1-模块概述

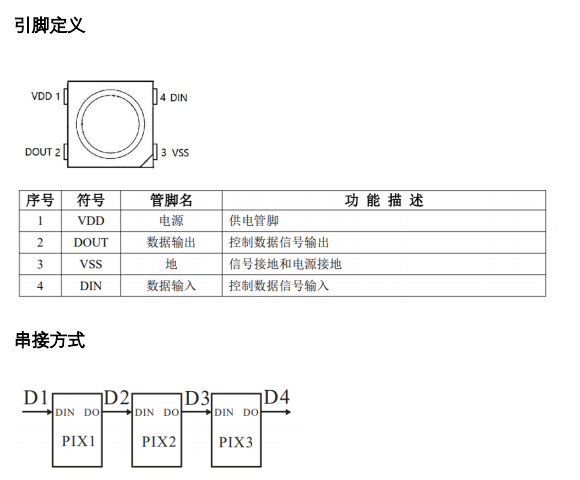

WS2812 是一个集控制电路与发光电路于一体的智能外控 LED 光源。其外型与一个5050LED 灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部 振荡器和可编程定电流控制部分,有效保证了像素点光的颜色高度一致。 数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN 端接受从控制器传输过来的数据,首先送过来的 24bit 数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整 形放大后通过 DO 端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少 24bit。像素点 采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅受限信号传输速度要求。




2-图形块模块
让RGB在某个引脚初始化,可以修改引脚与灯珠个数

2.png 控制特定某个灯珠写入固定的几种颜色,同时可以调节亮度

控制全部的灯珠显示(R,G,B)

所有的RGB写入后需要添加一条显示指令来让RGB生效

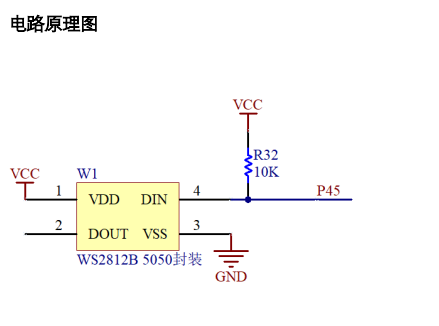

3-连接说明

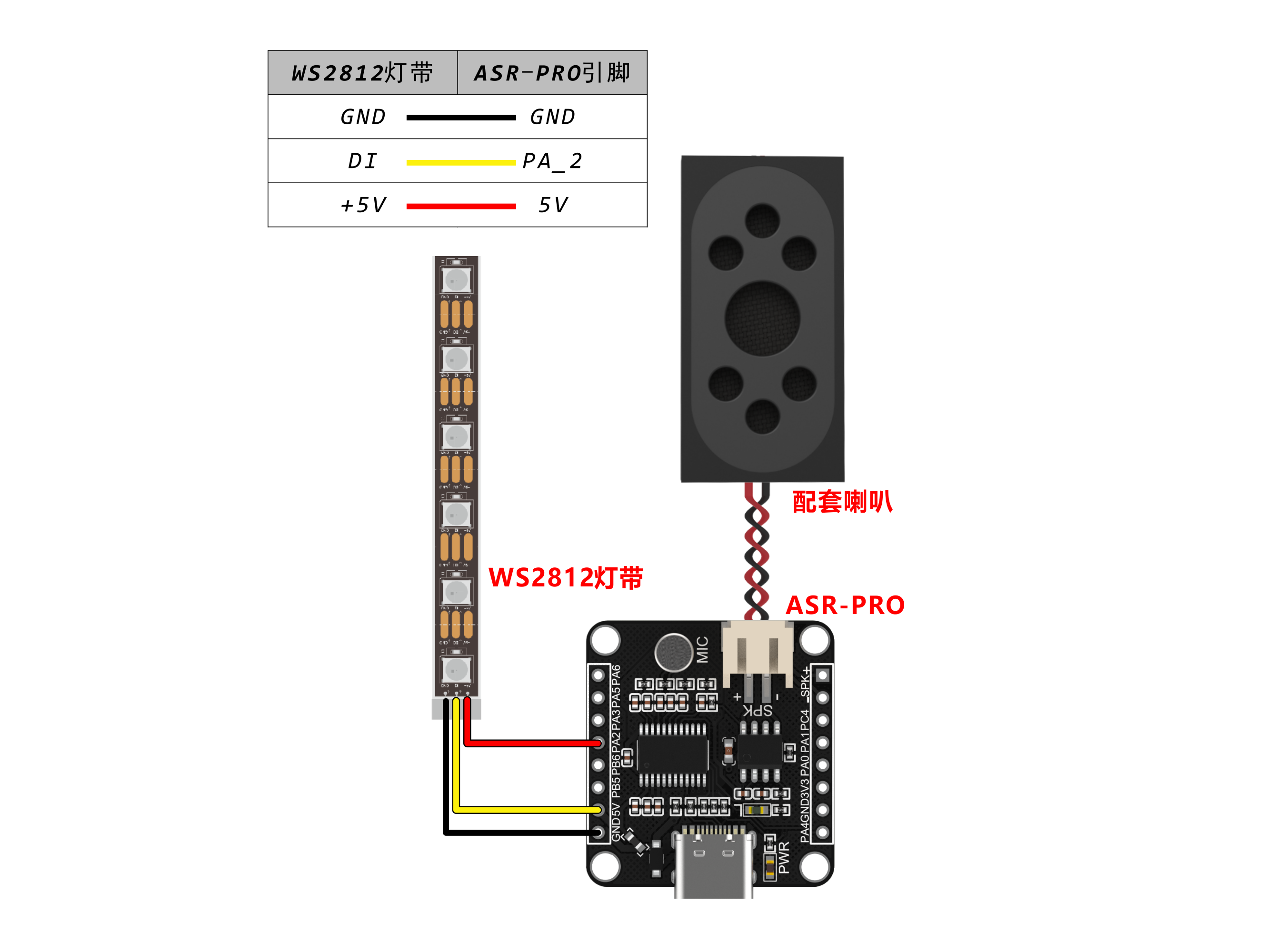

WS2812连接ASR PRO:



4-示例代码

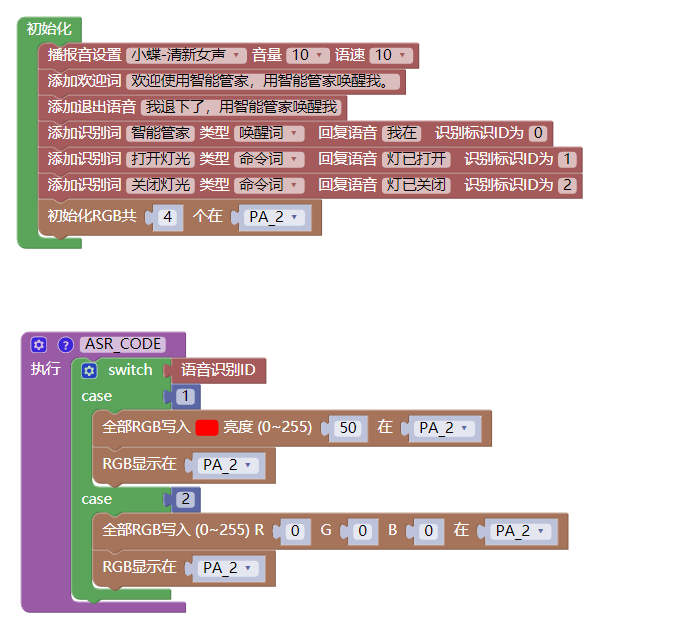

示例代码1 语音控制WS2812









回复

使用道具 举报

0

主题

3

帖子

22

积分

注册会员

Rank: 2

积分
22
发表于 2022-11-7 02:43:02 | 显示全部楼层
请问版主,进入彩虹模式后 只持续5秒  动画就停止了. 应该怎么解决
回复

使用道具 举报

0

主题

1

帖子

10

积分

注册会员

Rank: 2

积分
10
发表于 2022-12-29 21:30:16 | 显示全部楼层
同问:
请问版主,进入彩虹模式后 只持续5秒  动画就停止了. 应该怎么解决
