lu-asr01串口输出问题

wflzw · 发表于 2022-5-18 11:31:55

lu-asr01选用TW-ASR ONE芯片，板载ch340g，通过串口输出数据，如果通过板载340转usb口，数据输出正确，通过io20口（tx）输出不正确，将串口1改到io5，io6，串口无输出。哪位有解决办法，回复一下，感谢！！！

libai500 · 发表于 2022-5-19 00:08:20

很显然，接在P20上的串口接收相关器件与线路有毛病
因为P20信号同时也是接到了板载340的RX上，公共的。只不过做了3.3V转5V的电平对接处理。
因此板载340能接收到消息，说明P20发送完全没有问题。

wflzw · 发表于 2022-5-19 08:35:05

我现在将串口1改到了p06，p07，输出不正确，输出应该为00，实际输出3F，输出应该为01，实际输出7F

wflzw · 发表于 2022-5-19 08:36:13

libai500 发表于 2022-5-19 00:08
很显然，接在P20上的串口接收相关器件与线路有毛病
因为P20信号同时也是接到了板载340的RX上，公共的。只不 ...

我另外用了一个340转接线，确认线没问题，从板载tx口接到转接线上，输出也不正确

wflzw · 发表于 2022-5-19 08:39:34

本帖最后由 wflzw 于 2022-5-19 08:42 编辑

libai500 发表于 2022-5-19 00:08
很显然，接在P20上的串口接收相关器件与线路有毛病
因为P20信号同时也是接到了板载340的RX上，公共的。只不 ...

现在是有输出，但是输出的数据是错误的。应该输出6B 61 69 64 65 6E 67 ，实际输出4A 4F 4B 53 D3 8A 2A

wflzw · 发表于 2022-5-19 09:19:01

libai500 发表于 2022-5-19 00:08
很显然，接在P20上的串口接收相关器件与线路有毛病
因为P20信号同时也是接到了板载340的RX上，公共的。只不 ...

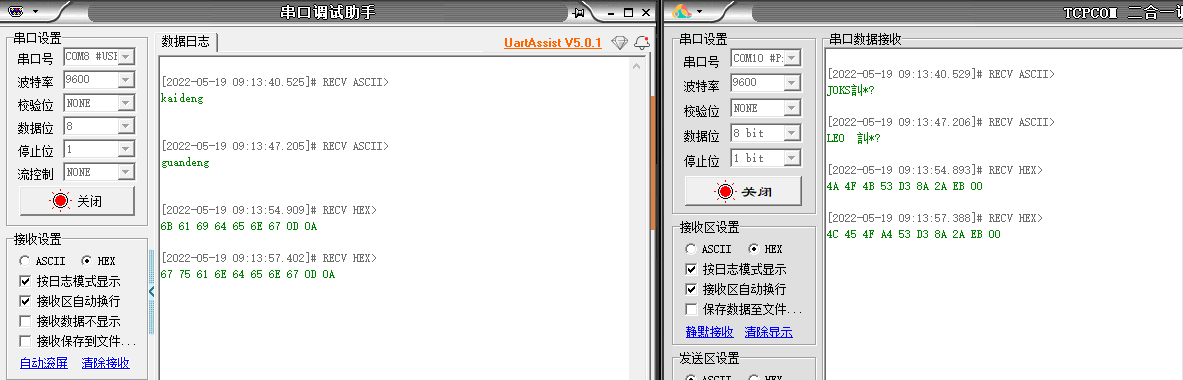

这个图片同样p20口输出，输出com8口是板子340，com10口接板载tx口，com10口输出与串口1（p06，p07）输出数据是一致的，都不正确

libai500 · 发表于 2022-5-29 04:15:55

因340收到的信息与板载tx口信息是来自MCU同一引脚。
因此，如果板载tx口消息不正确，而340口消息正确，说明板载tx口电路一定有问题
问题可能如下：
1，可能3.3V兼容问题，板载Tx口是3.3V标准
2，GND与TX极性接反
3，....各种异常可能性。

喻先生 · 发表于 2023-2-22 11:21:26

我的单片机也收不到lu-asr01模块输出的串口数据。波特率也是对的。
