编写51单片机定时器中断与串口程序 学员体验天问Block

[复制链接]

4

主题

19

帖子

197

积分

注册会员

Rank: 2

积分
197
发表于 2022-1-10 22:31:24 | 显示全部楼层 |阅读模式
本帖最后由 libai500 于 2022-1-11 01:56 编辑

刚学习天问Block不久,发现这款开发平台很有特色,功能强大,资源丰富,内核专业,入门门槛低,由浅入深,亦可成为专业好帮手。本篇以初学天问Block玩家的视角,介绍如何使用天问Block编写STC51单片机程序
第一节 定时器中断与串口发送
概述:
    天问Block本已经提供了丰富的串口与定时器使用例程和应用库,而且源代码是开源的,但站在学习角度上,本人还是从最初的程序开始讲述对天问Block的体验和学习情况。

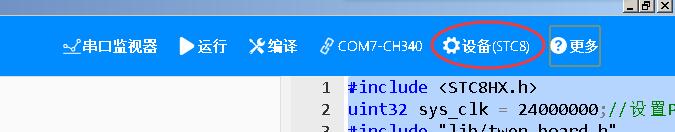

第一步:打开天问Block,选择设备为STC8。

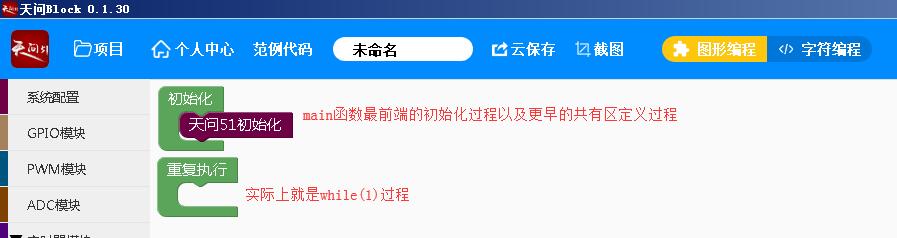

会初始化如下程序图样:

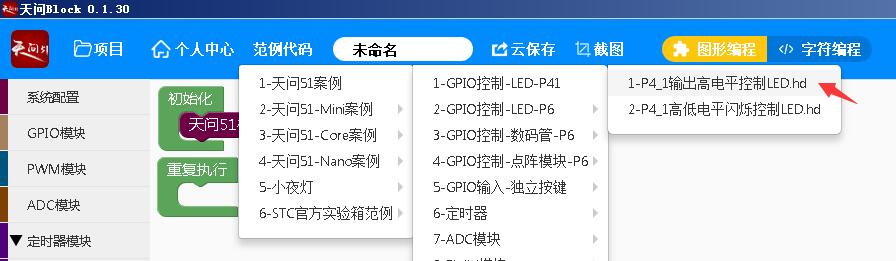

在范例代码中随便选择一个简单工程当模板

结果如下:天问初始化指令是针对天问学习板的,笔者用的是其它学习板,可以把它去掉,暂时不用。

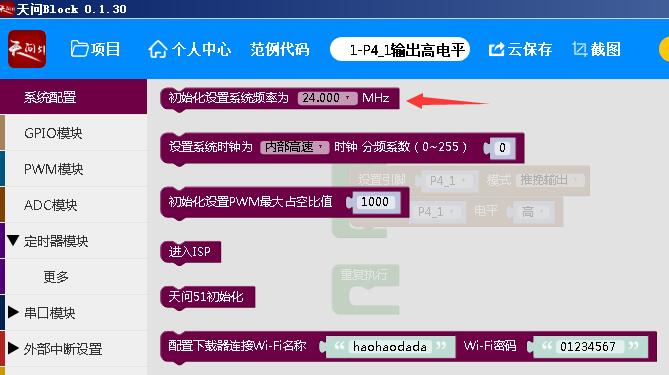

第二步:在系统配置菜单中找到设置晶振时钟指令条

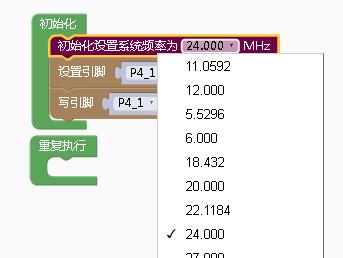

点击安放这个指令,并选择晶振频率默认24MHz,次设置务必于单片机实际频率一致,这关系到程序中,定时器和波特率的数值正确性。

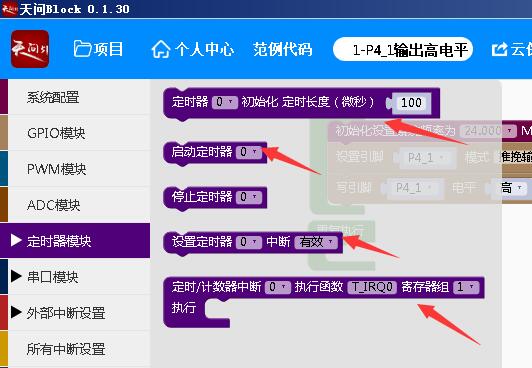

第3步:部署定时器中断,定时器中断在初学者眼里不大好编写,但在天问Block中,添加三个指令条就实现了。

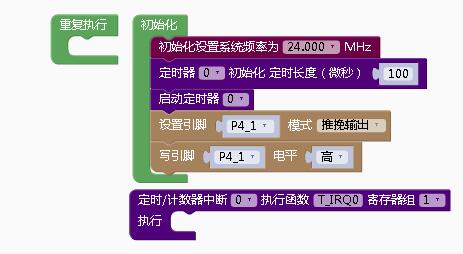

将指令条放入程序中,

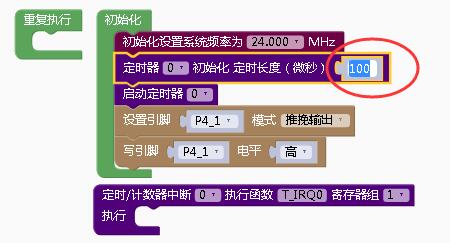

更改一下定时器中断的时间,我们选择1000微妙中断1次
第4步:创建一个变量,在变量菜单中点击创建变量,后期需要
在变量菜单中,点击创建指令

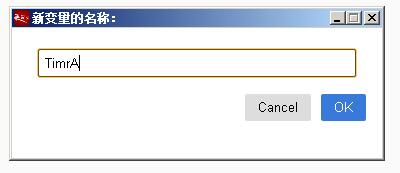

弹出变量命名对话框,输入TimerA,作为一个定时器计数器使用

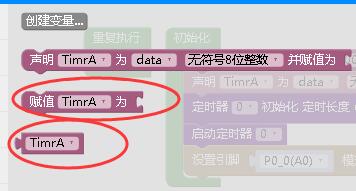

创建好变量后,变量菜单中出现了针对变量的操作指令,其中包括赋值,被赋值,初始化等指令。
放置初始化指令

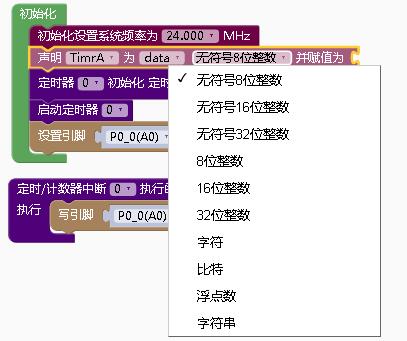

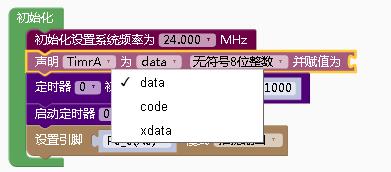

下面分别用下拉框设置变量的存储器类型与变量的数据类型
笔者选择了默认的data存储器和无符号8位数据类型。

第五步:放置变量的赋值与被赋值指令
赋值与被赋值指令的连接操作:

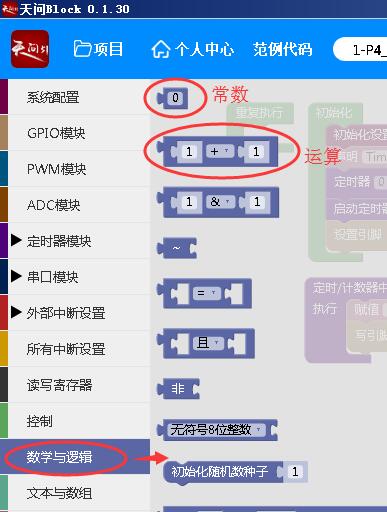

在数学菜单中,找到常数和运算指令

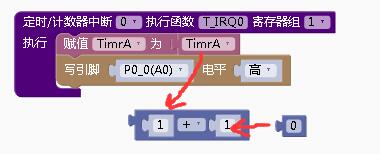

放置常数和运算指令,并准备连接它们,完成一个TimerA=TimerA-1的递减运算。

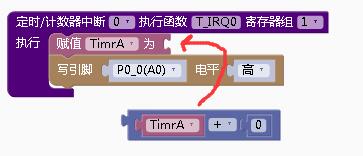

合成TimerA=TimerA+1递减指令

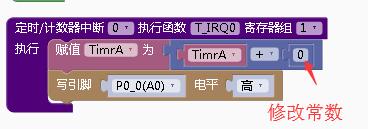

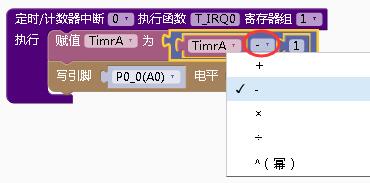

改变运算符为减号
第六步:放置串口通讯相关指令,

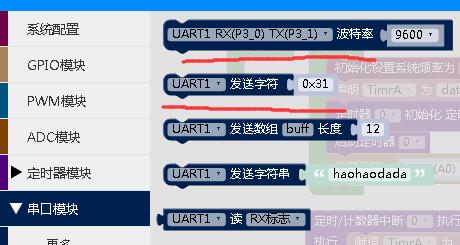

在串口模块菜单中,选择初始化波特率指令和发送字符指令
将初始化波特率指令放置初始化过程中,发送字符指令放入主循环中,保持循环发送,如下

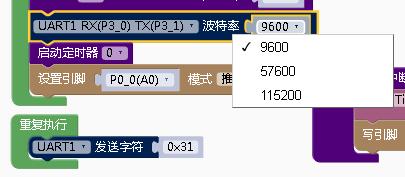

设置波特率为9600

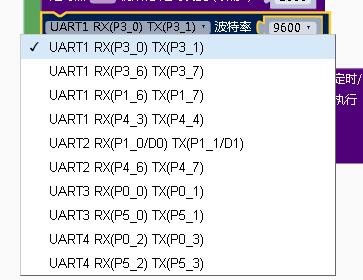

选择通讯引脚为P30,P31组合

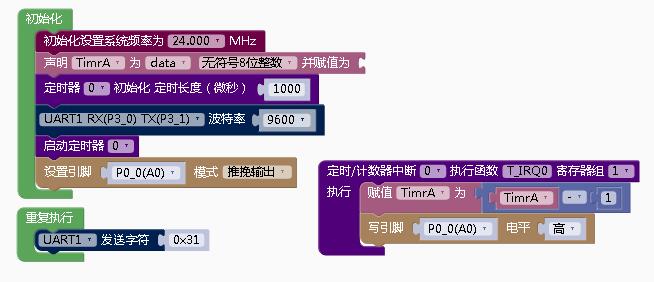

设置发送TimerA变量
第七步:建立一个引脚取反逻辑运算

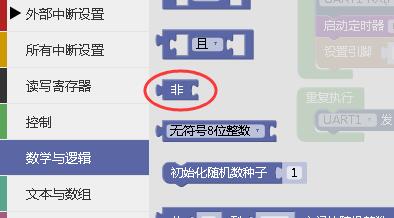

在数学与逻辑菜单中,选择“非”指令

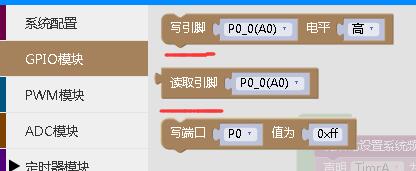

在GPIO菜单中选择引脚读,引脚写两个指令
放置这些指令,并准备组合成引脚取反运算

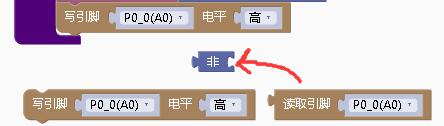

准备将取反逻辑运算替代“高”电平
完成组合,如下。

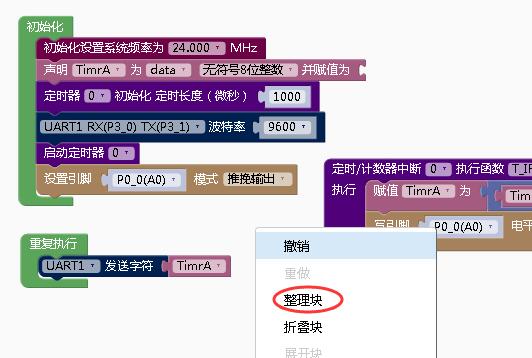

第八部。接近尾声,右键菜单选择整理图形

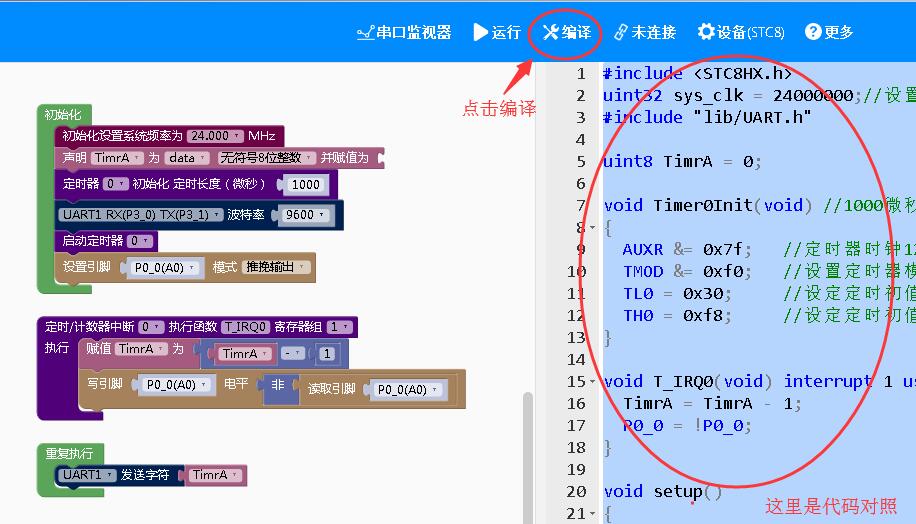

第九部:编译下载,操作如下:
同时我们可以看到,画面右侧实时的提供了C语言对照表。可供熟悉C语言的程序员对照参考

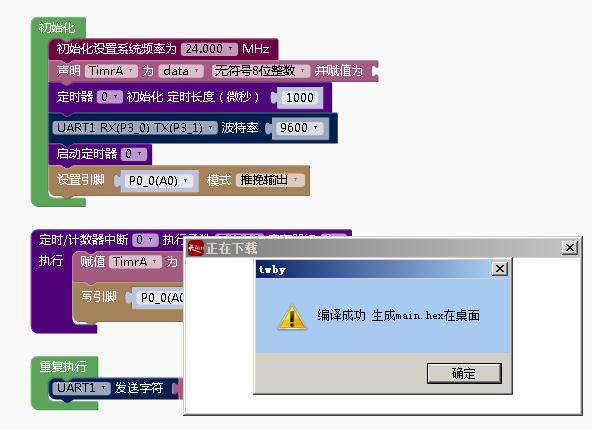

点击编译按钮后,完成了编译,0错误0警告,并生成了HEX文件在桌面。
HEX文件大家都懂得,可以通过下载软件下载到单片机上,并运行。

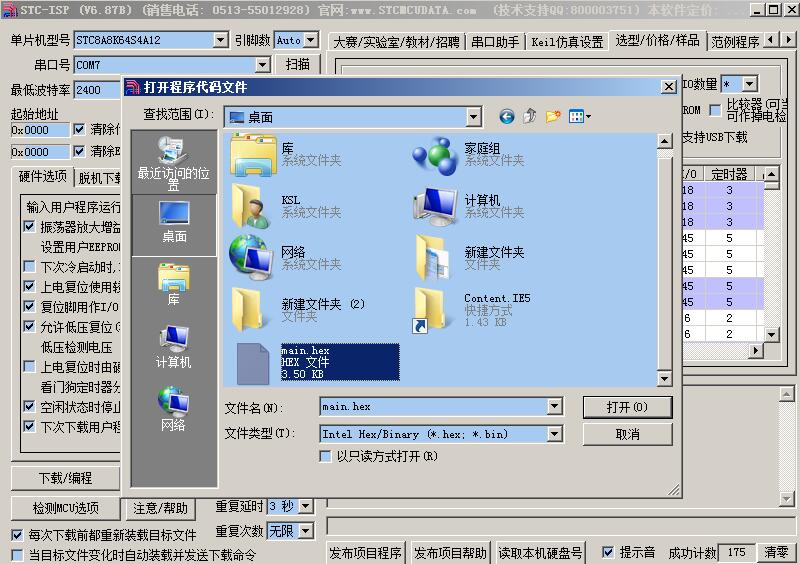

我们打开STC官方下载软件,STC-ISP.EXE,并添加刚编译好的HEX文件。

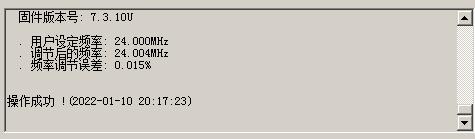

下载顺利完成,情况如下:

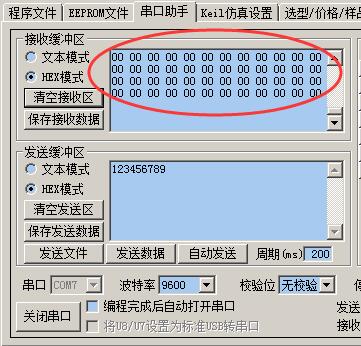

打开串口调试器....怎么接受到的都是00,有BUG?

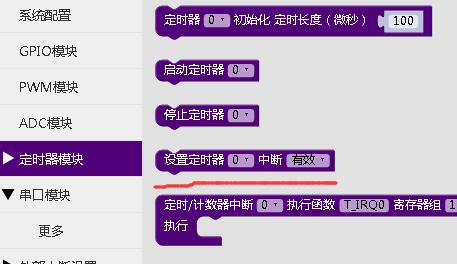

原来缺少了定时器中断有效指令

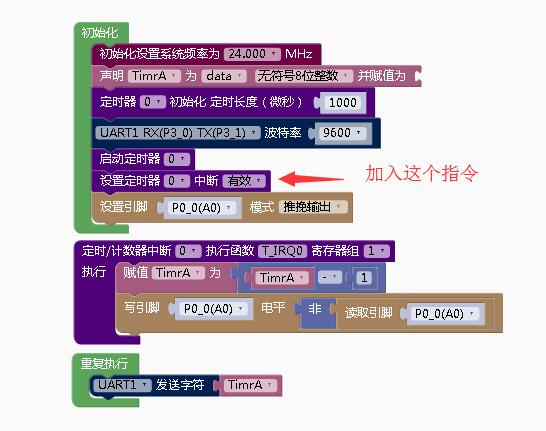

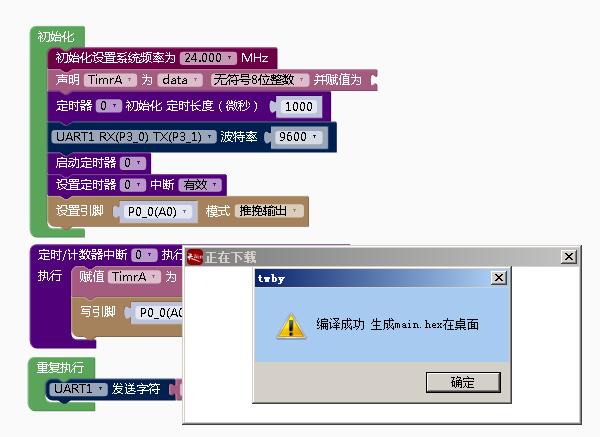

最后完整程序在编译,0错误0警告。如下:

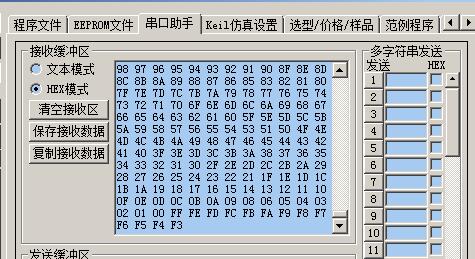

再次下载,运行结果:串口收到了连续的倒计时数,从FF到00,不断循环。
这是定时器中TimerA=TimerA-1在以1mS的速度重复运行的结果。
定时器中断本来是初学者比较恐惧的操作,很多时间设置,中断使能,定时器使能标记,非常难懂。但在天问Block中,三画两画搞定。
程序中引脚P00的2毫秒脉冲效果,就不掩饰了,回头有LED灯或示波器在为大家证实。
工程以附件形式上传,供大家验证。
串口发送定时器倒计时演示第一节.rar (1.32 KB, 下载次数: 11)
回复

使用道具 举报

0

主题

1

帖子

342

积分

中级会员

Rank: 3Rank: 3

积分
342
发表于 2022-1-12 08:32:48 | 显示全部楼层
深入浅出,讲解得非常细致
回复

使用道具 举报

31

主题

109

帖子

1146

积分

版主

Rank: 7Rank: 7Rank: 7

积分
1146
发表于 2022-1-20 23:08:06 | 显示全部楼层
楼主,不错再接再厉
