概述

重量传感器能够感知自身所受重量变化(表现为微弱的电流变化),根据电流变化输出主控板可以理解的模拟或者数字信号。该传感器体积小、集成度高、反应灵敏、数据可靠,大大缩小了电子称的体积,被广泛应用于电子称生产和工业测量。



技术参数
  • 工作电压:+3.3V/5V;
  • 输出类型:模拟信号;
  • 接口类型:Gravity-I2C 4Pin 接口
  • 测量范围:50kg
  • 测量误差:10g
  • 模块尺寸:48*24(mm)

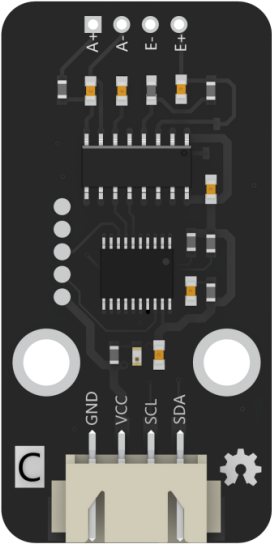

引脚信号
  • GND--电源负
  • VCC--电源正(+3.3/5V)
  • SCL--I2C时钟
  • SDA--I2C数据


图形化指令

  • 通过设置比例系数预先进行校准;

  • 重量传感器清零;

  • 读取重量传感器数值;


应用场景
  • 电子称
  • 体重测量
  • 重量管理装置

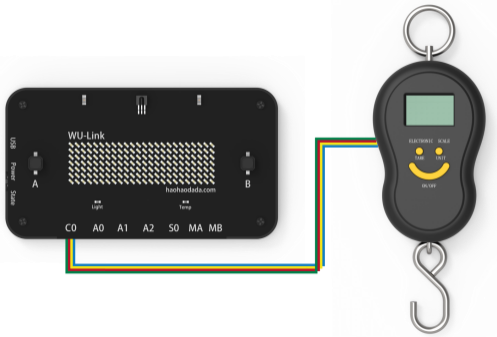

使用图示(以WU-Link为例)


好搭block(基于blockly图形化编程)

1、下载及安装软件

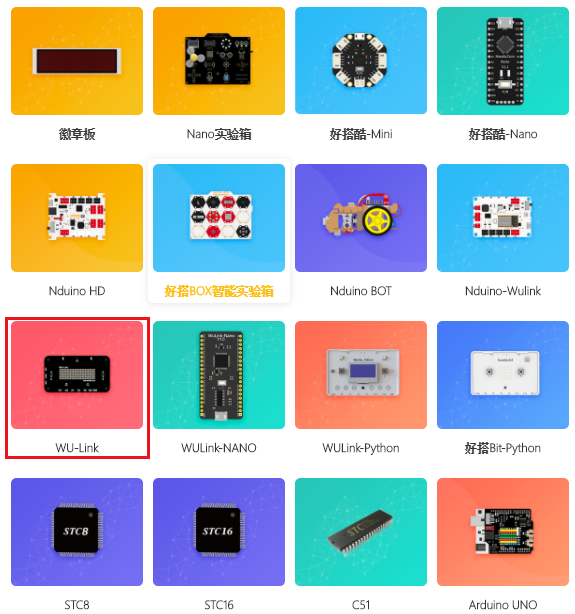

2、右上角设备选择“主板”中的“WU-Link”

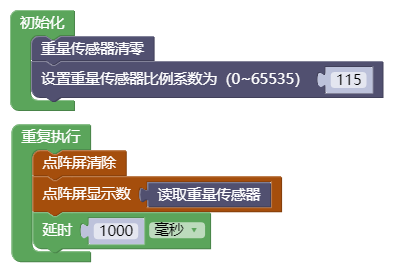

3、进行编程,示例程序如下图:

(重量传感器使用前先进行校准,拉动重量传感器钩子或悬挂重物,获取重量值。)


4、连接设备,找到软件右上角的“运行”并点击,程序下载成功。

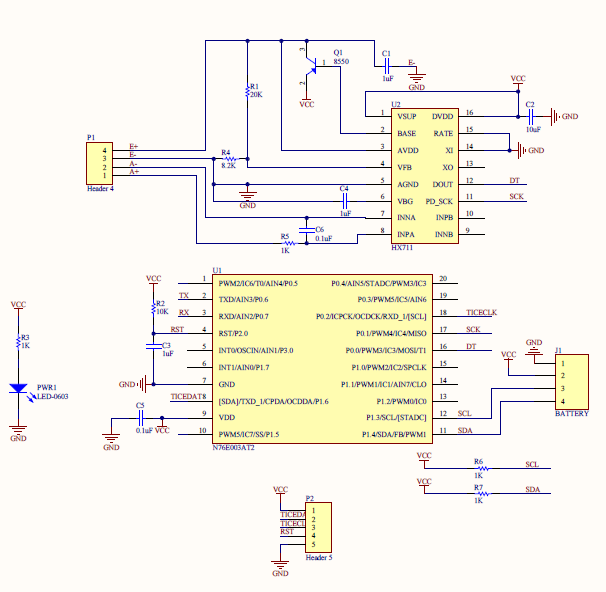

原理图
                  NX711模块原理图.PDF

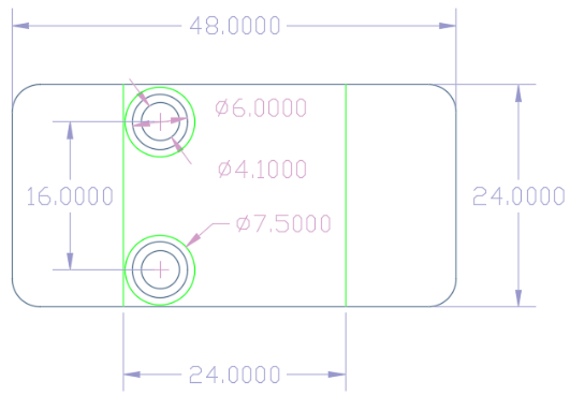

尺寸说明
