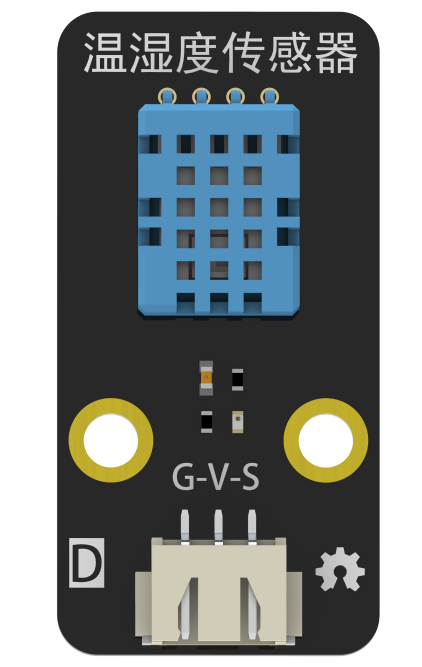

DHT11温湿度传感器
概述

DHT11温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。其应用专用的数字模块采集技术和温湿度传感技术。传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接,具有响应快、抗干扰能力强、性价比高等优点。可以用来同时测量温度和湿度,温度的测量范围为0-50℃;湿度的测量范围为20-90%RH。




技术参数
  • 工作电压:+3.3V/5V;
  • 输出类型:数字信号;
  • 温度范围:0-50℃ 误差±2℃
  • 湿度范围:20-90%RH 误差±5%RH
  • 接口类型:XH(2.54mm)-3P
  • 模块尺寸:48*24(mm)



引脚信号
  • G---(GND)
  • V---电源(VCC)
  • S---信号(SIGNAL)

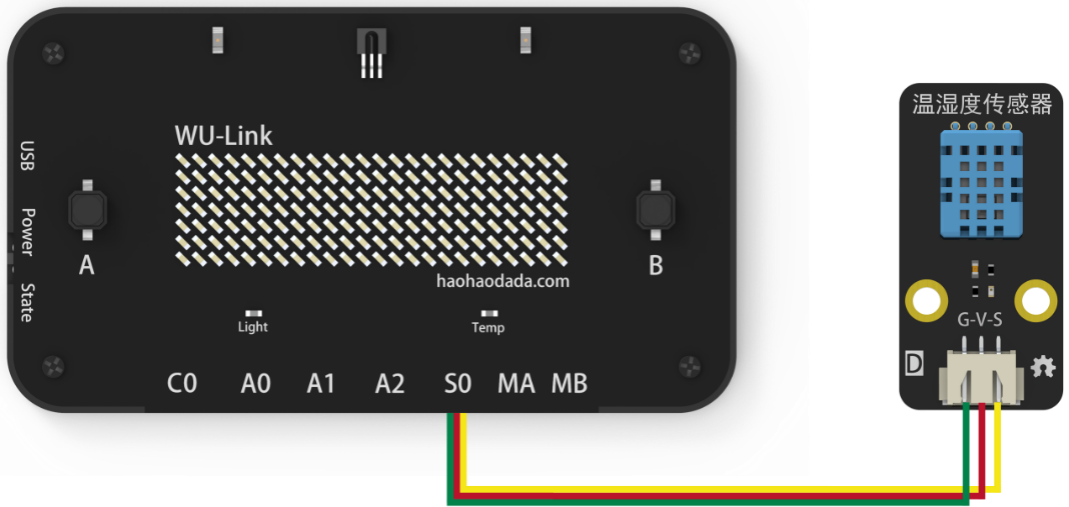

使用图示(以WU-Link为例)

好搭block(基于blockly图形化编程)
1、下载及安装软件

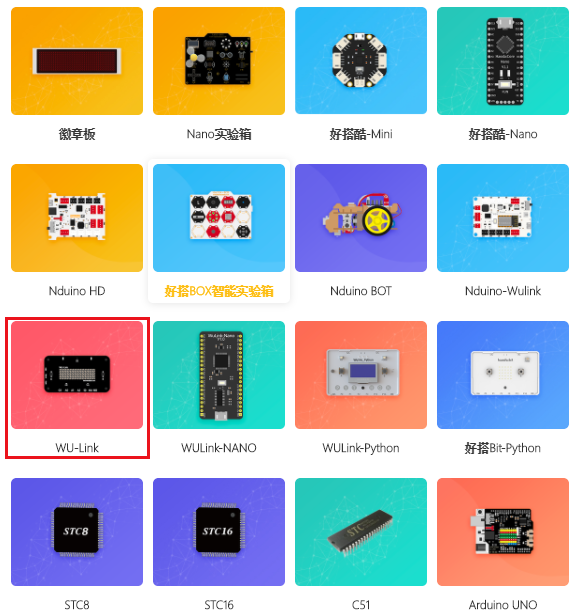

2、右上角“设备”中选择“WU-Link”主板

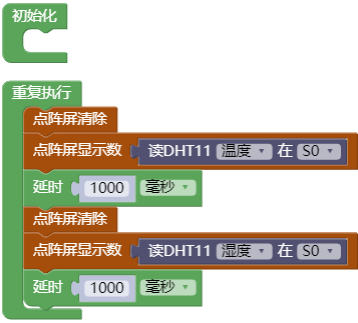

3、进行编程,示例程序如下图:

(点阵屏每隔一秒依次刷新显示温度和湿度)


4、连接设备,找到软件右上角的“运行”并点击,程序下载成功。
原理图
尺寸说明
