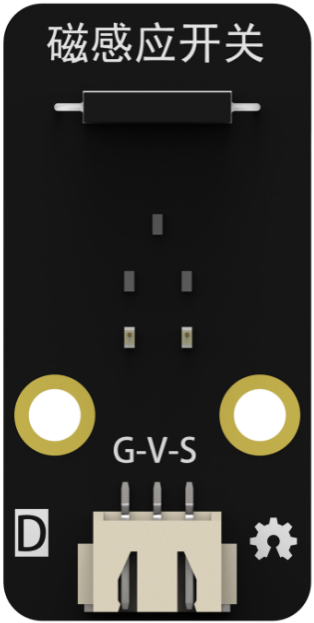

磁感应开关传感器

概述
磁感应开关传感器是基于感磁材料的磁性传感器,可以用来对磁性材料(磁铁)的探测,探测范围可达3cm左右(探测范围和磁性强弱有关),具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点(注:全极性磁感应,无法区分磁场方向)


技术参数
  • 工作电压:+3.3V/5V;
  • 输出类型:数字信号;
  • 输出状态:检测到磁性时输出低电平(模块板载LED亮),
  •        未检测到磁性时输出高电平
  • 接口类型PH2.0-3P
  • 外形尺寸:48mm*24mm

引脚信号
  • G---地(GND)
  • V---电源(VCC)
  • S---信号(SIGNAL)

应用场景
  • 非接触开关
  • 磁相关互动艺术

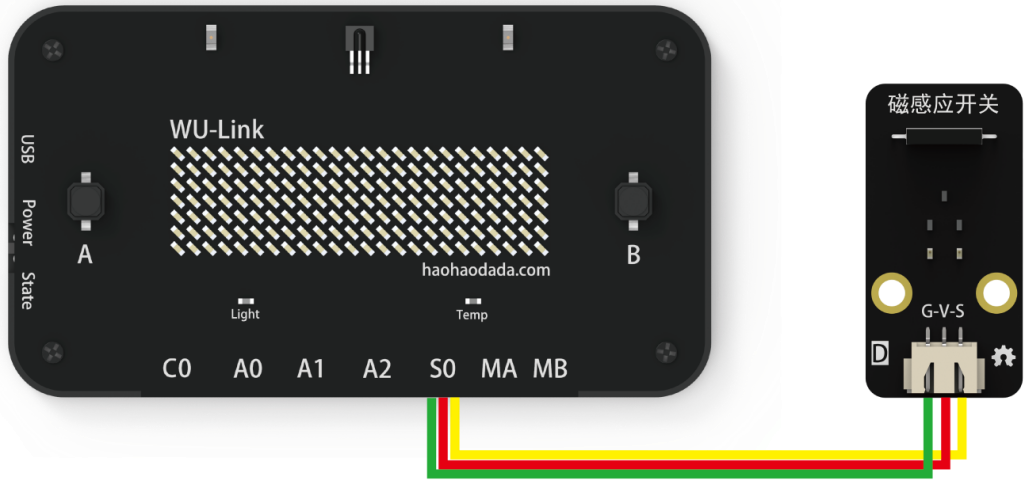

使用图示


好搭block(基于blockly图形化编程)
1、下载及安装软件

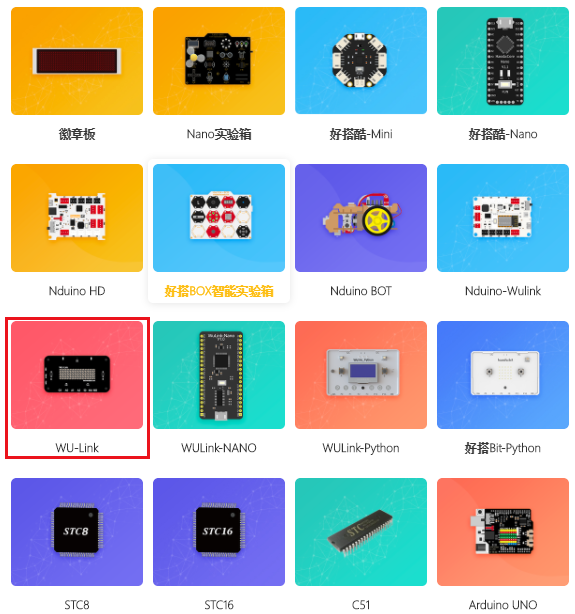

2、右上角设备选择“主板”中的“WU-Link”

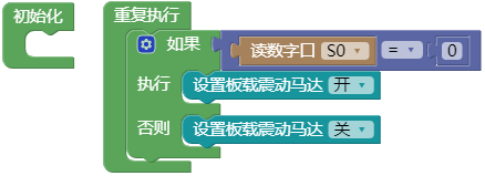

3、进行编程,示例程序如下图:

(磁铁靠近磁感应开关传感器时,WU-Link板载马达开始震动,传感器状态灯亮起,拿开磁铁,板载马达停止震动,传感器状态灯熄灭)

4、连接设备,找到软件右上角的“运行”并点击,程序下载成功。

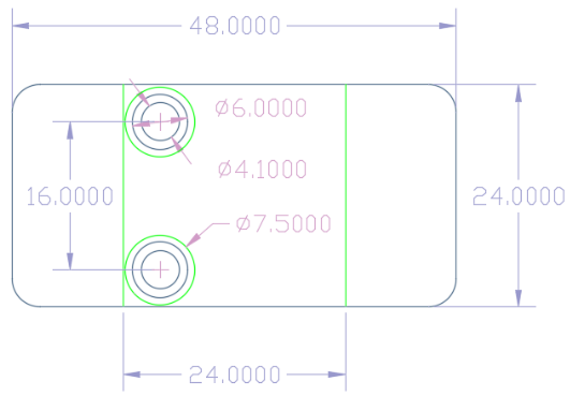

原理图尺寸说明
