●创作说明
   实体闹钟,现在的小孩基本都不会用到,取而代之的是各类智能硬件中的APP。而对于小时候的我来说,能够拥有一个小闹钟却是一件非常幸福的事情。六一儿童节,我制作了两款闹钟,算是给孩子们的礼物吧。我希望孩子们学会珍惜时间、懂得自律,也希望这样有趣的创客作品能够吸引更多的孩子走进创客世界。
功能描述
       显示时间和定时响铃是闹钟的基本功能。
       通过两个按钮设置闹钟时间,左边的按钮设置时,每按一次增加1小时,右边的按钮设置分,每按一次增加5分钟。
       当到了设定的闹钟时间时,一只小鸟会出窝中出来,并且响起有旋律的鸟鸣声。闹铃在1分钟后会自动关闭,也可以通过摇杆控制。铃声停止后,小鸟也会重新回到鸟窝中。
       闹钟还可以播放mini音乐,显示环境温度和湿度;它还是一个智能小夜灯,能够根据环境光线来控制灯的亮度。

视频演示

制作过程
01  材料准备
好搭Nano   1块
Nano扩展板   1块
OLED显示屏  1块
好搭MIDI模块  1个
数字按钮模块  2个
DS1307时钟模块  1个
DHT11温湿度传感器  1个
TDA2030A功放模块  1个
LED发光模块  1个
光线传感器   1个
180°舵机  1个
JS摇杆  1个
5W喇叭  1个

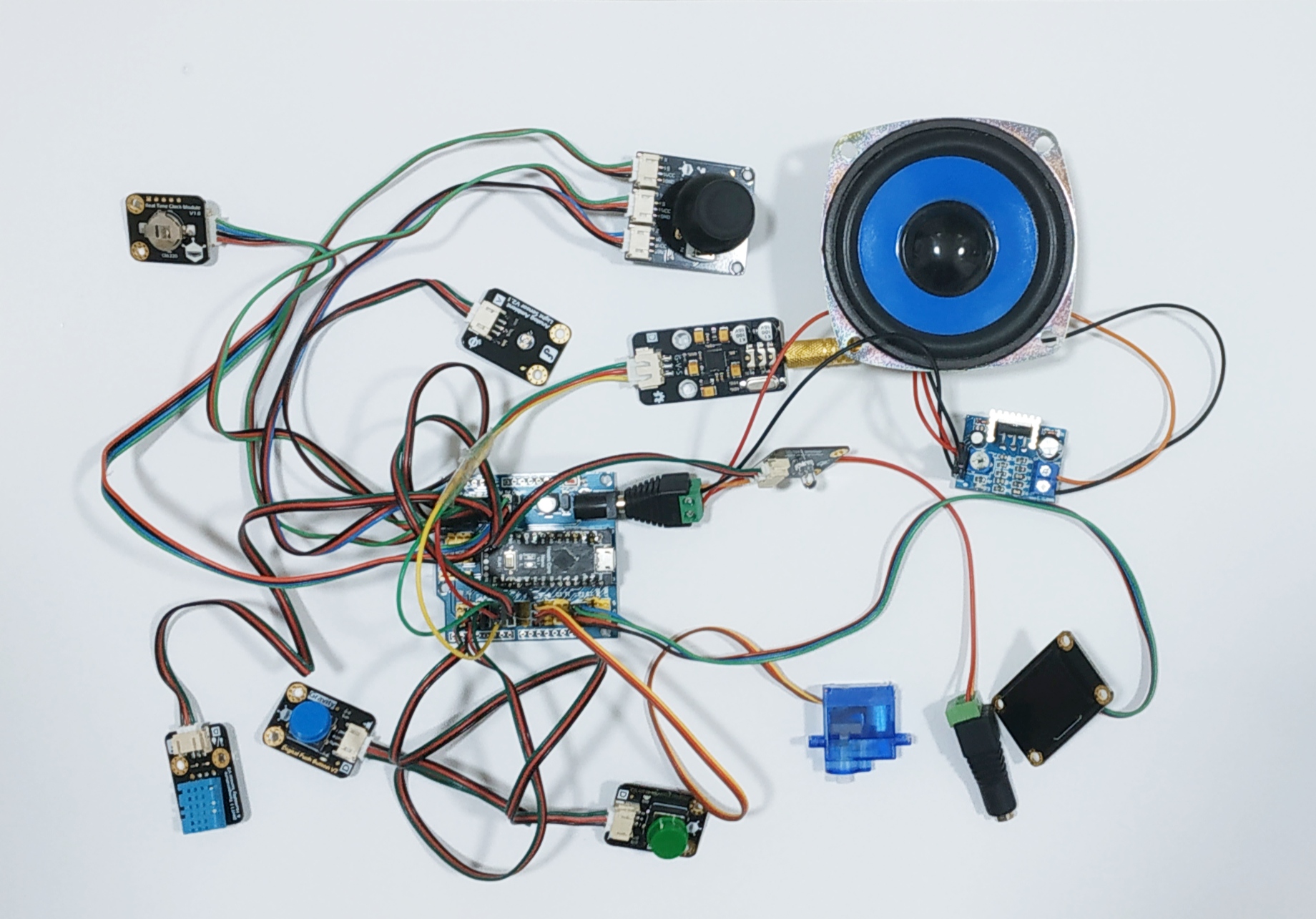

02  硬件搭建
数字按钮模块1<——>D2
数字按钮模块2<——>D3
MIDI模块  <——>D4
LED发光模块<——>D6
180°舵机 <——>D8
OLED显示屏 <——>D12,D13
1307时钟模块<——>A0,A1
DHT11温湿度模块<——>A2
光线传感器<——>A3
JS摇杆<——>A5,A6,A7
03  编写程序

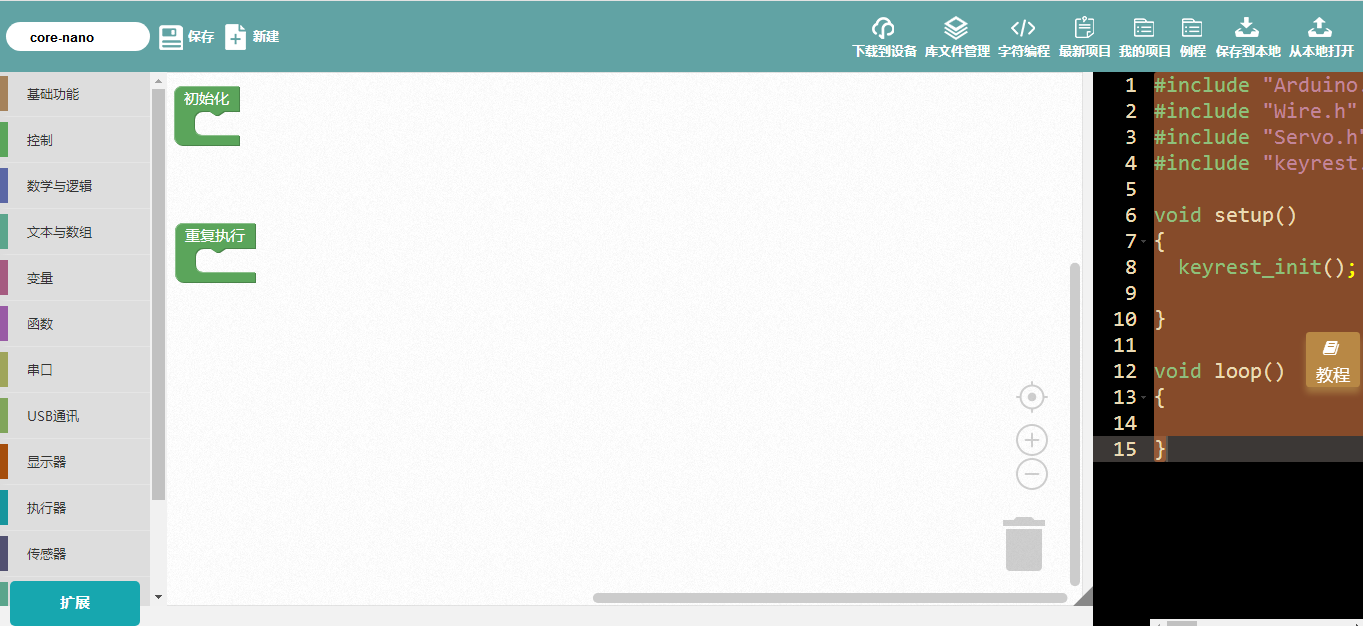

使用好好搭搭的在线编程平台编程
http://haohaodada.com/Core/nano.php#
因程序较长,不方便截图,程序可直接点击下方链接查看。
04  设计制作外型

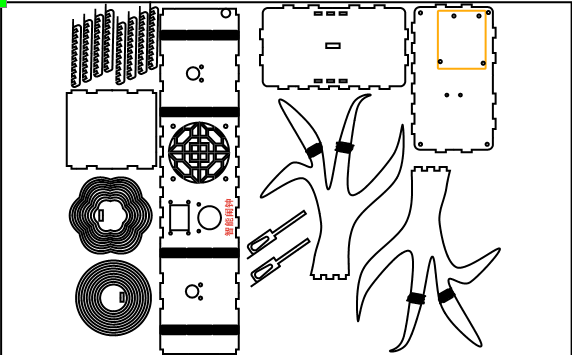

4.1  设计绘制图纸

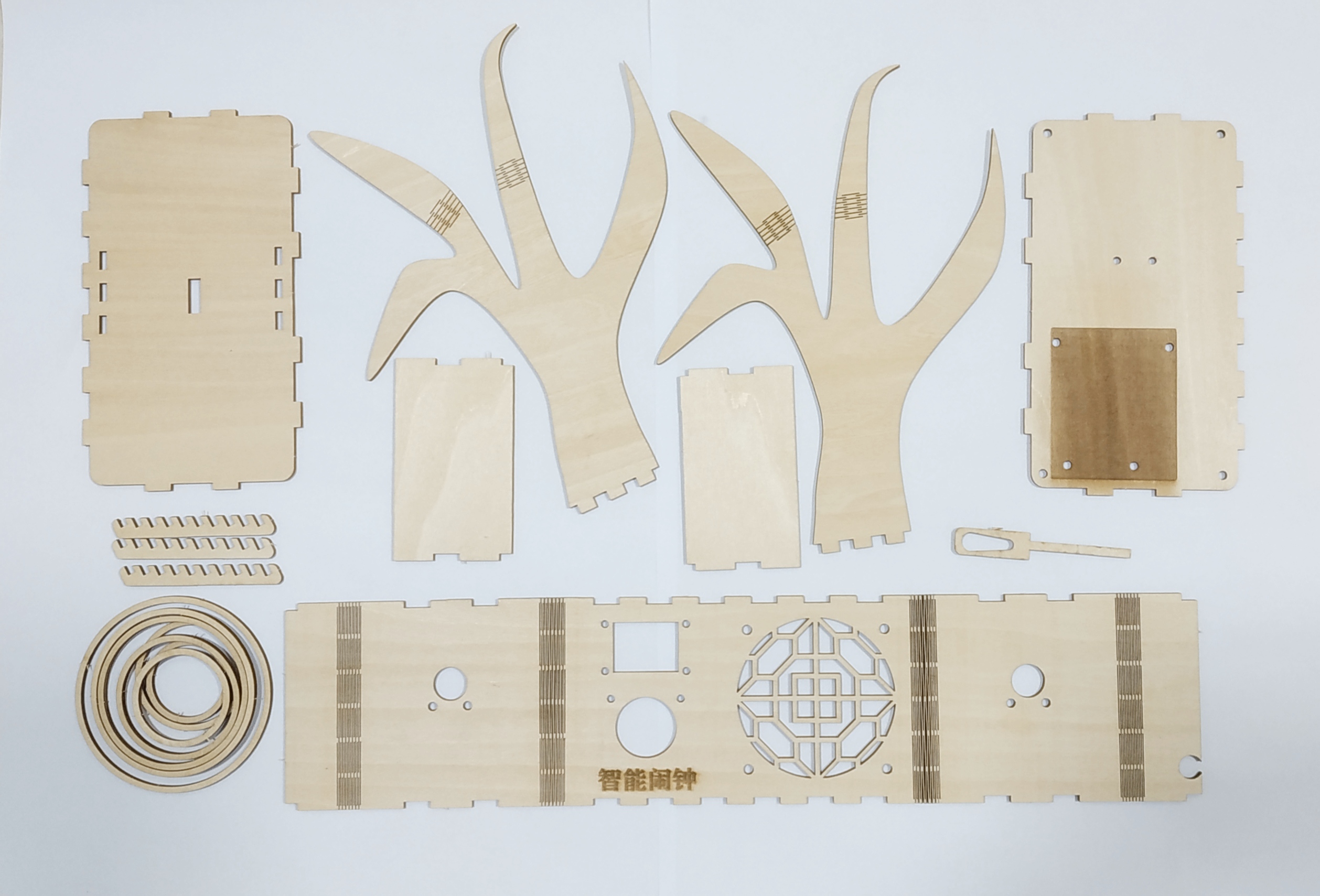

4.2  利用激光切割机切割椴木板
05  组装调试

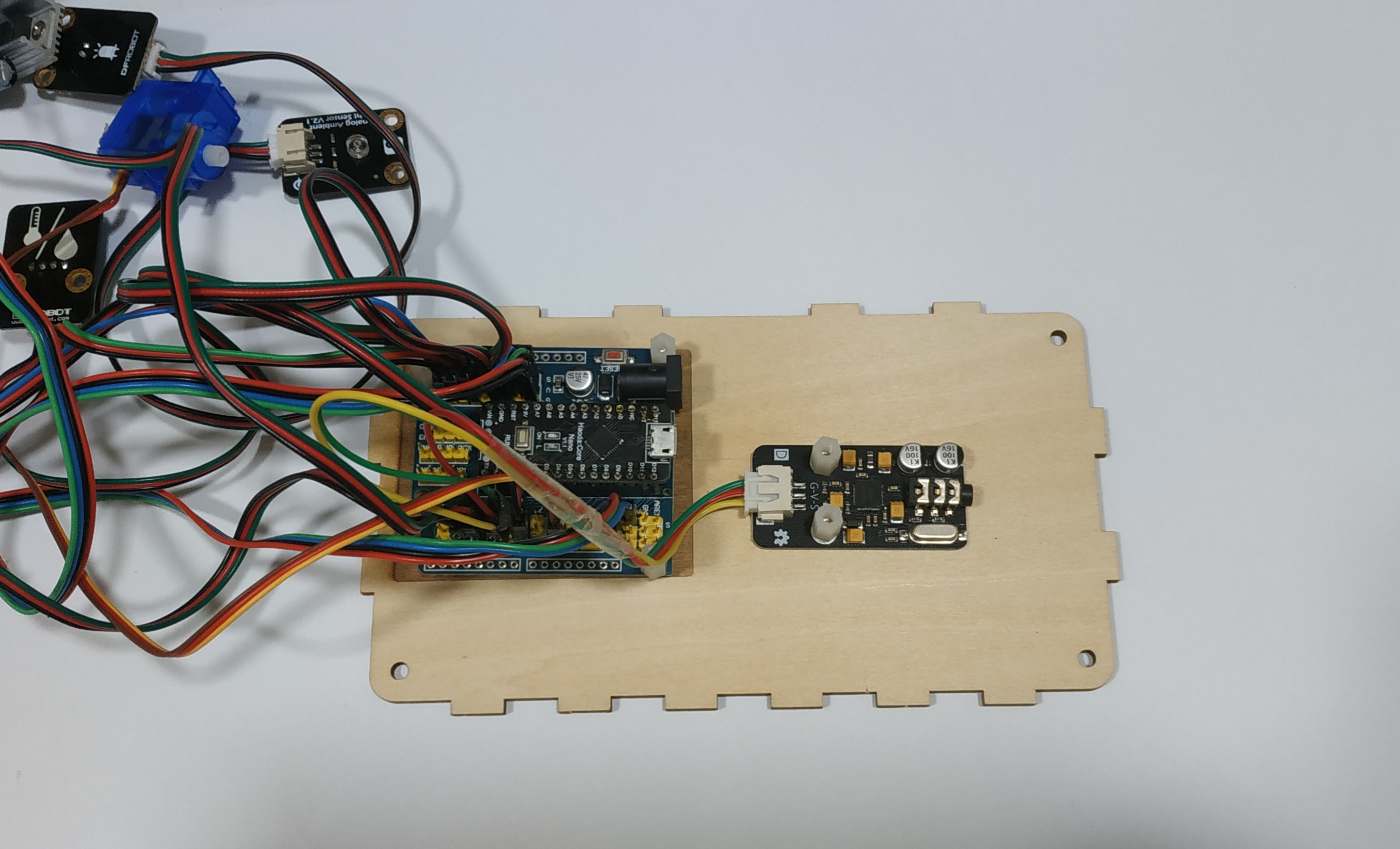

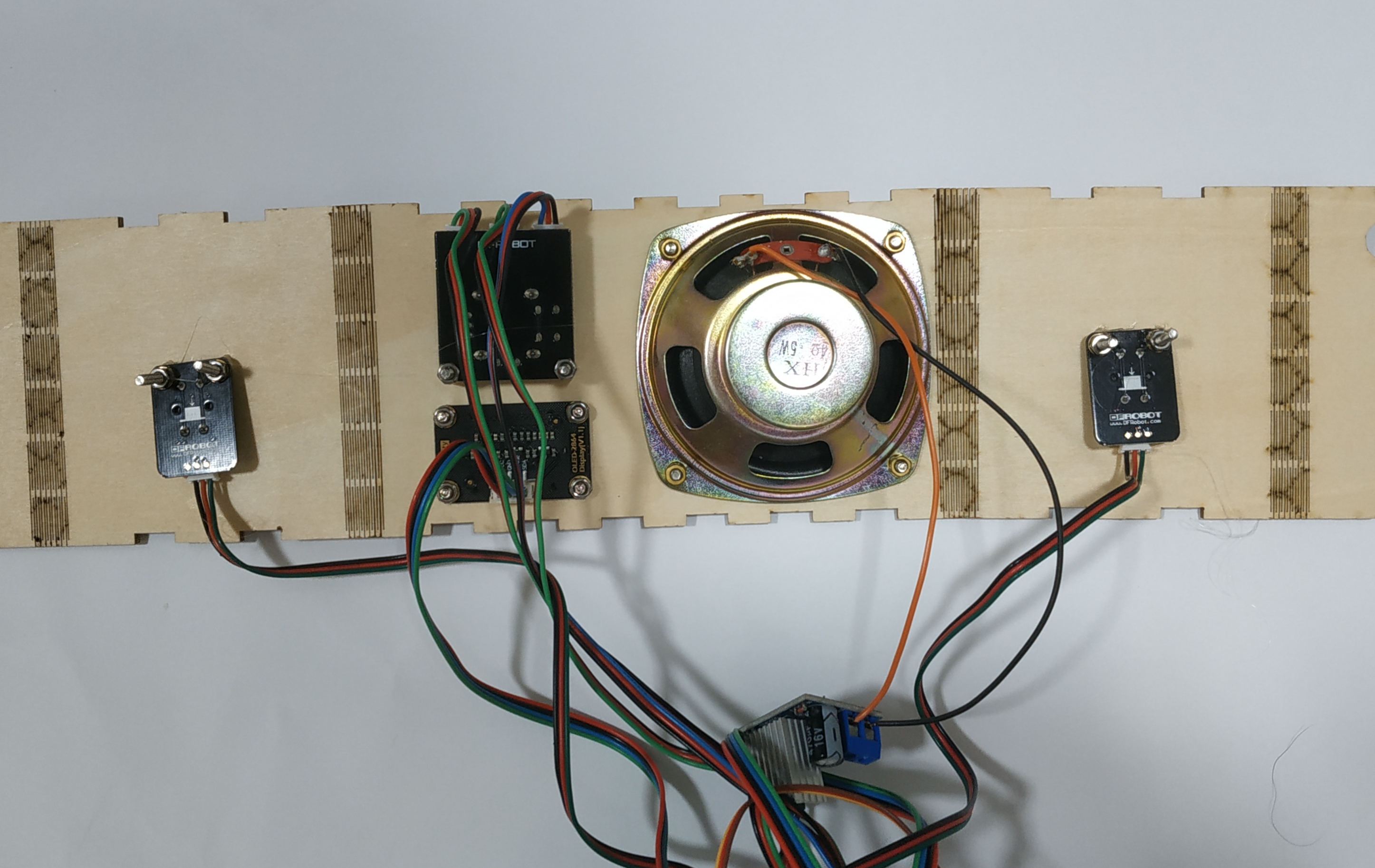

5.1  将主控板及元器件固定在预定位置

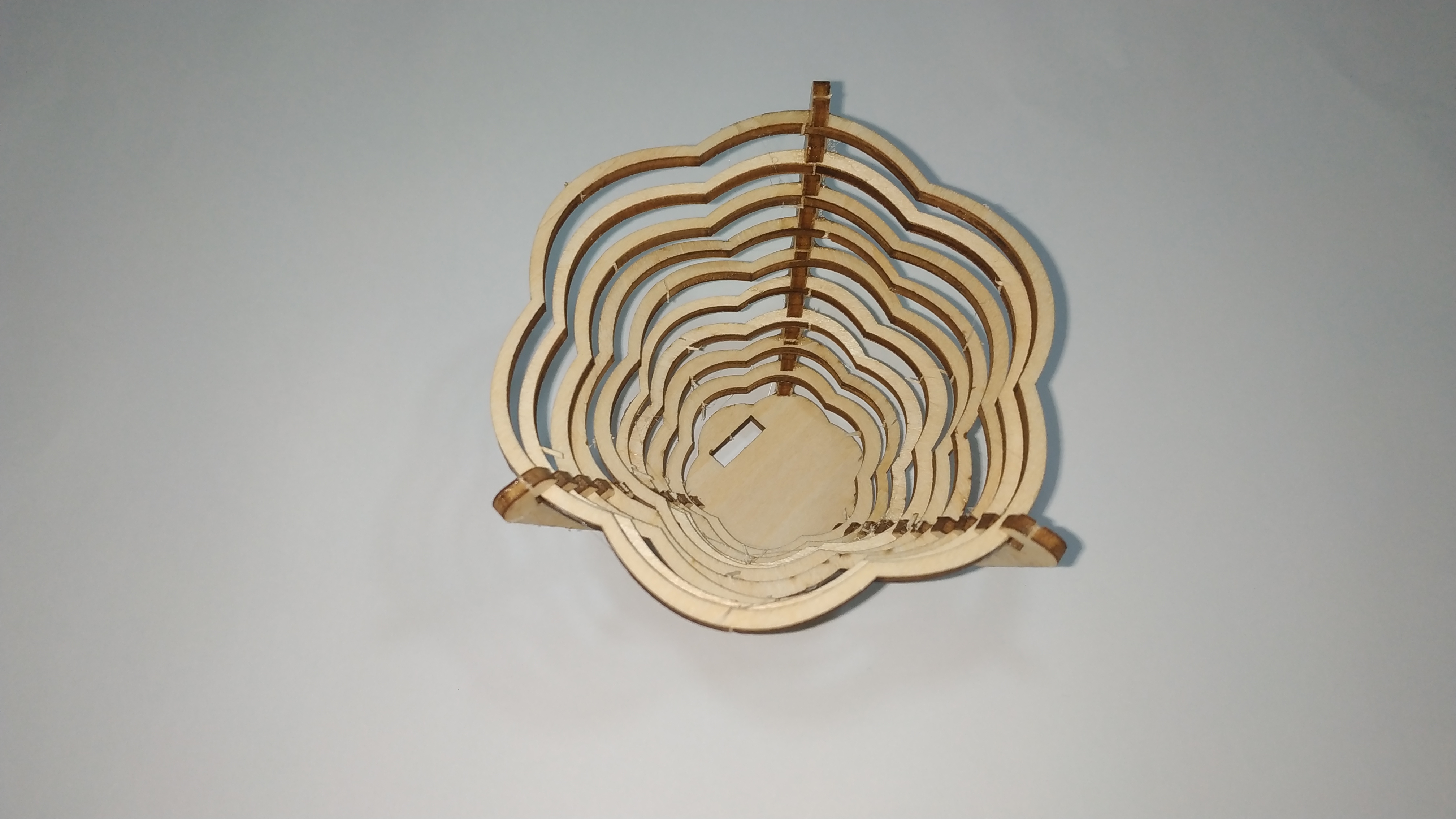

5.2   组装“鸟窝”

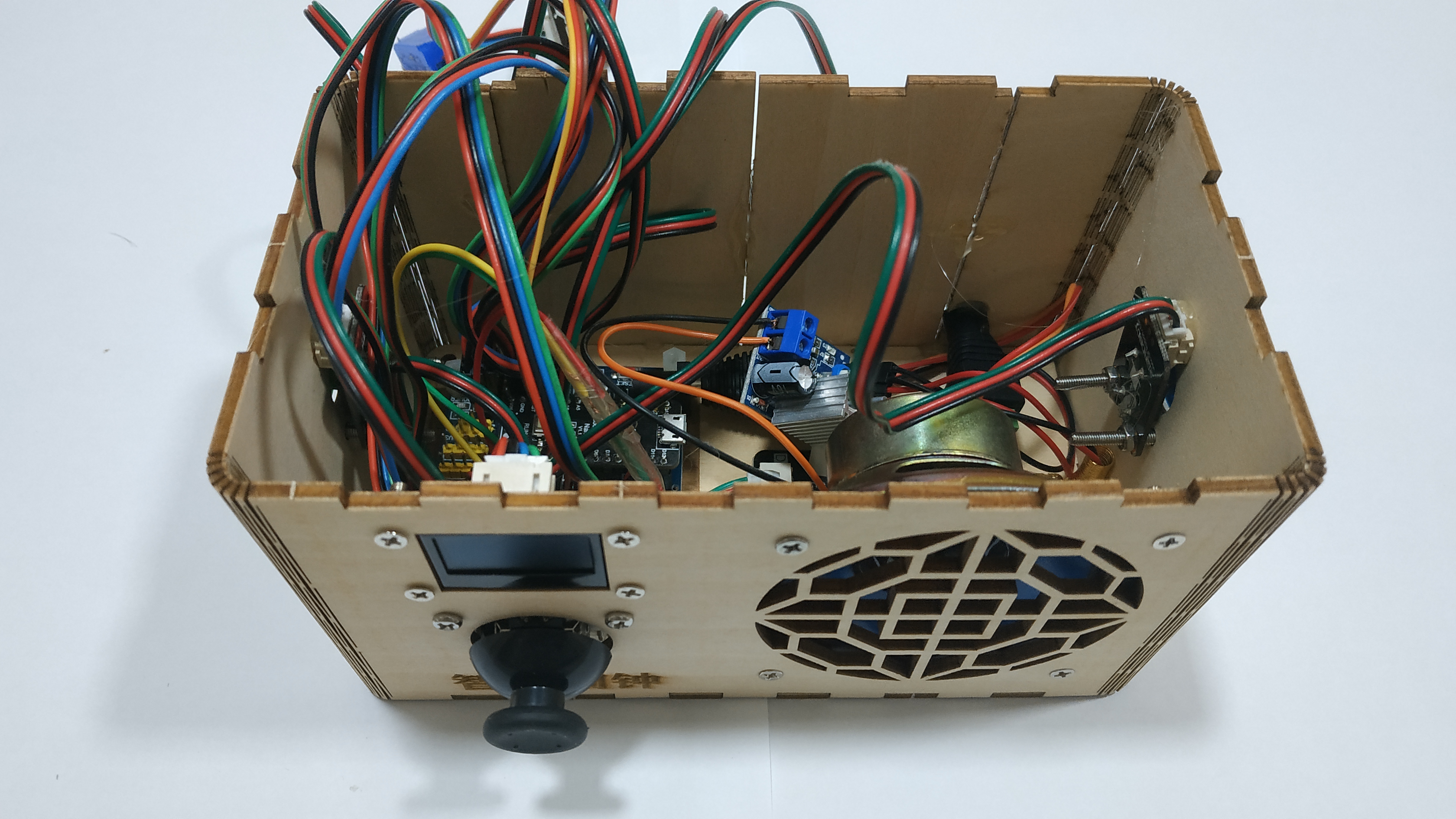

5.3  组装底板和侧板
5.4  安装顶板
LED模块和舵机先穿过鸟窝的线口
再穿过顶板的线口,连接到扩展板

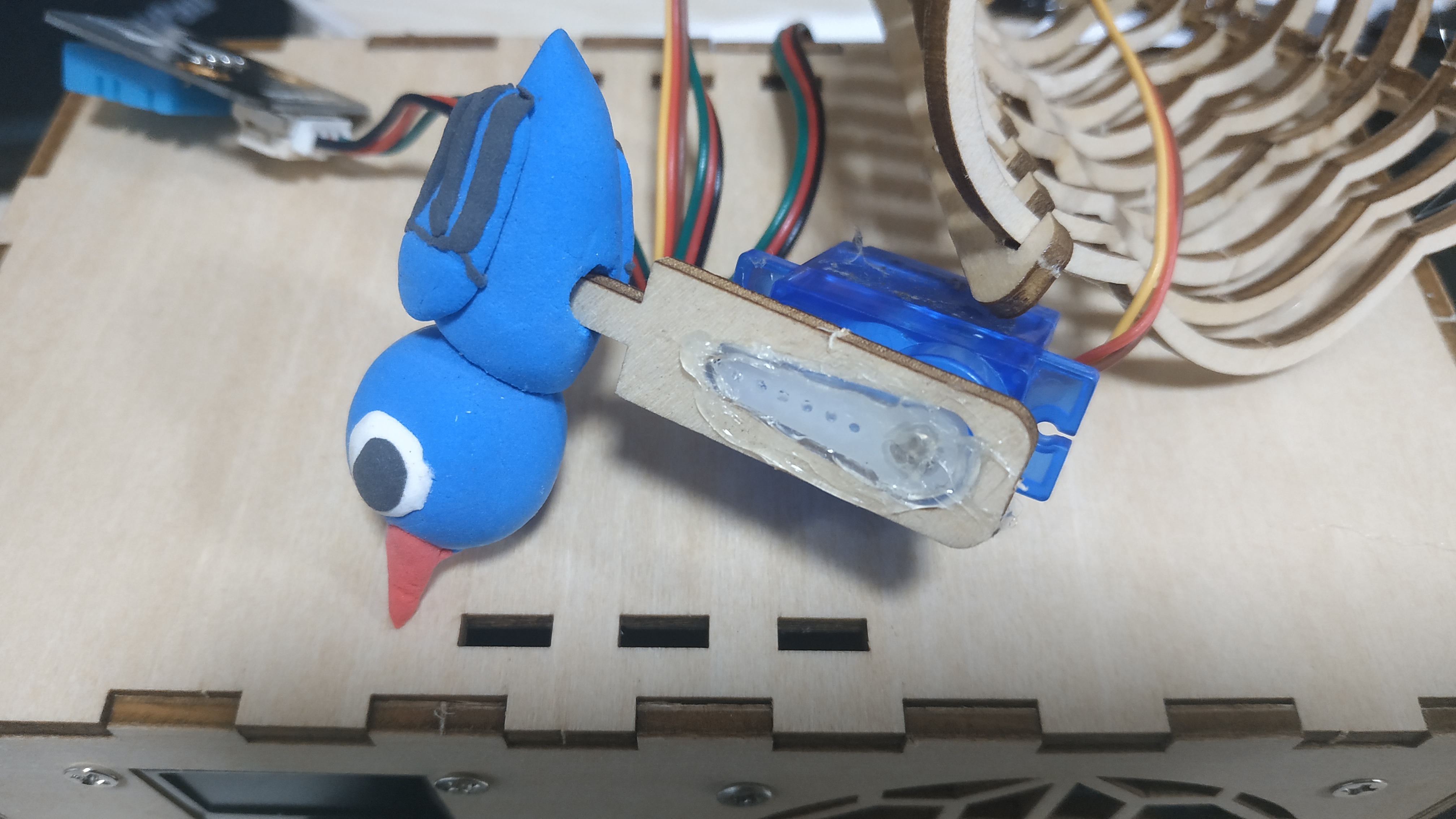

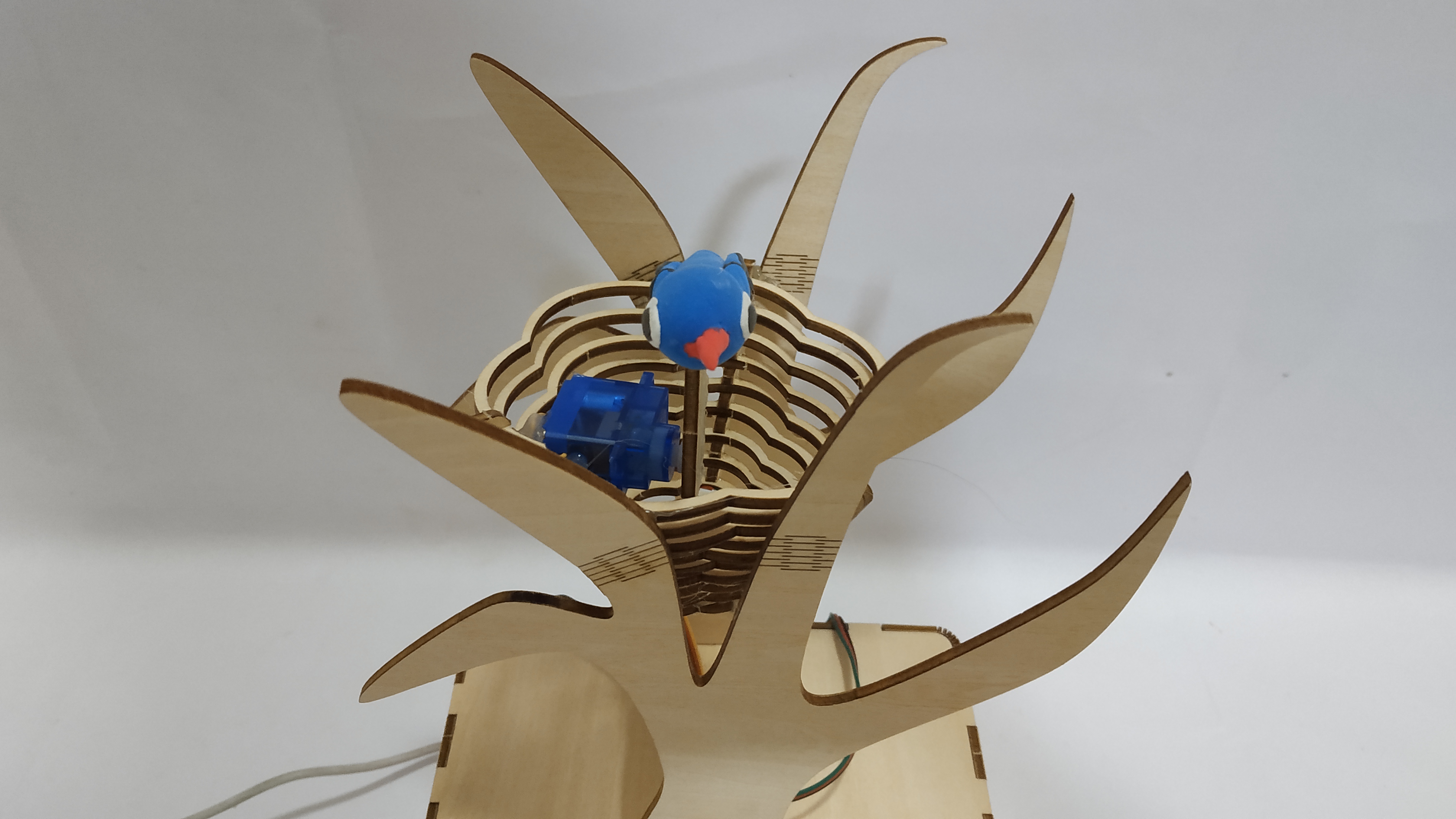

5.5  安装“小鸟”
给舵机装上摇臂
将小鸟固定到摇臂上
(“小鸟”是请家里小孩帮忙使用粘土捏的)
固定舵机
5.6  安装“大树”
5.7  安装“鸟窝”

5.8  固定光线传感器和温湿度模块

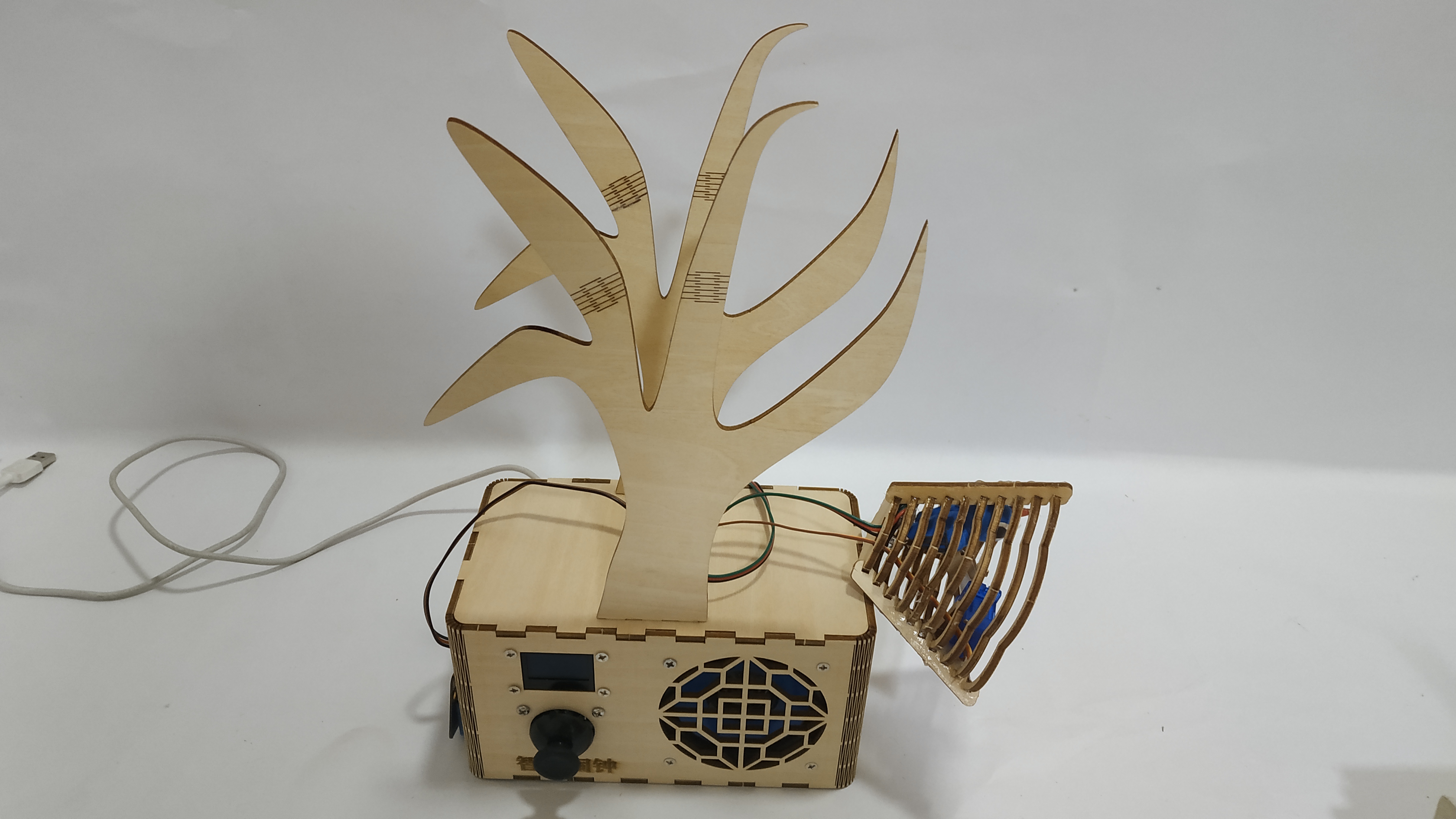

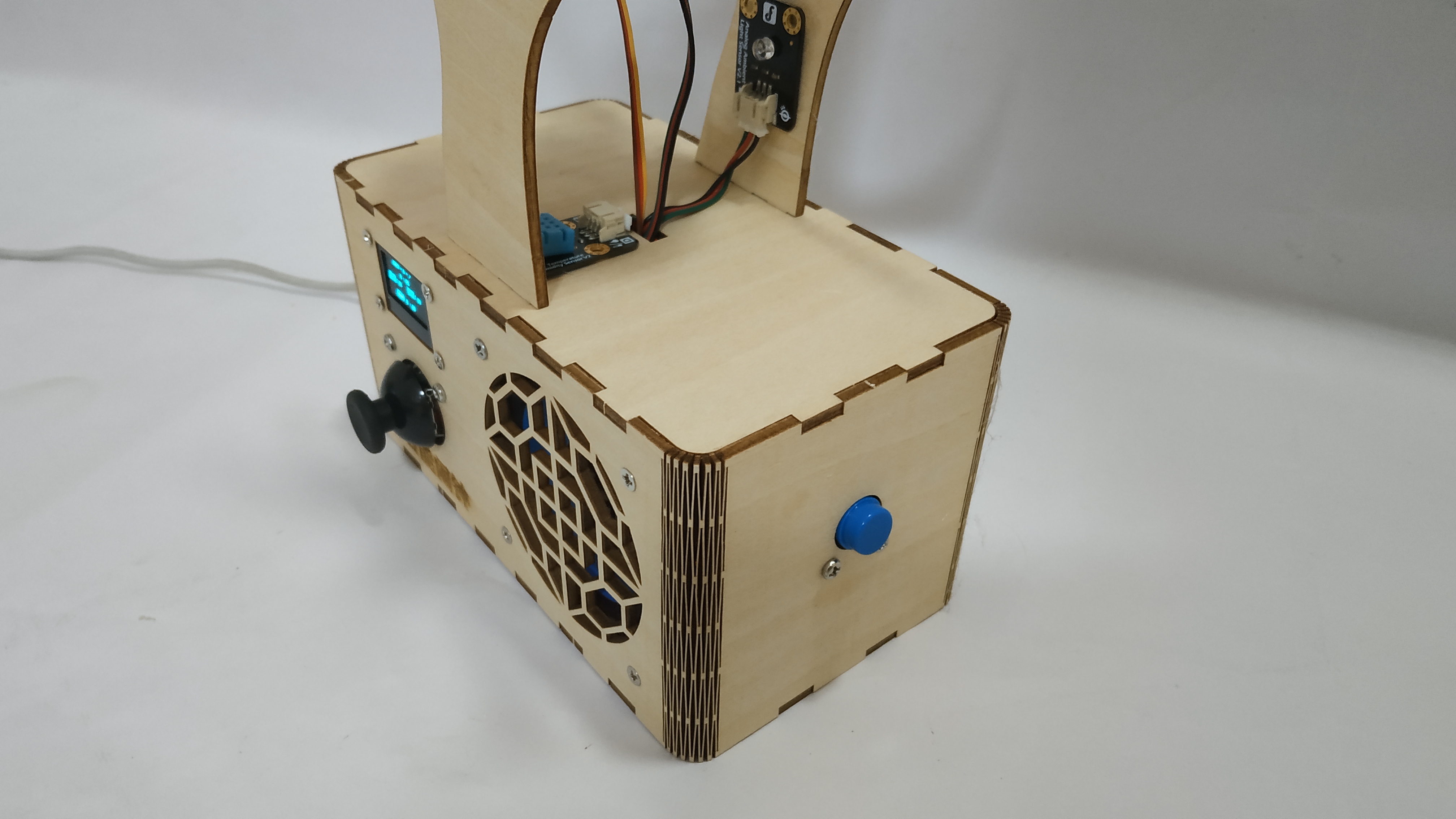

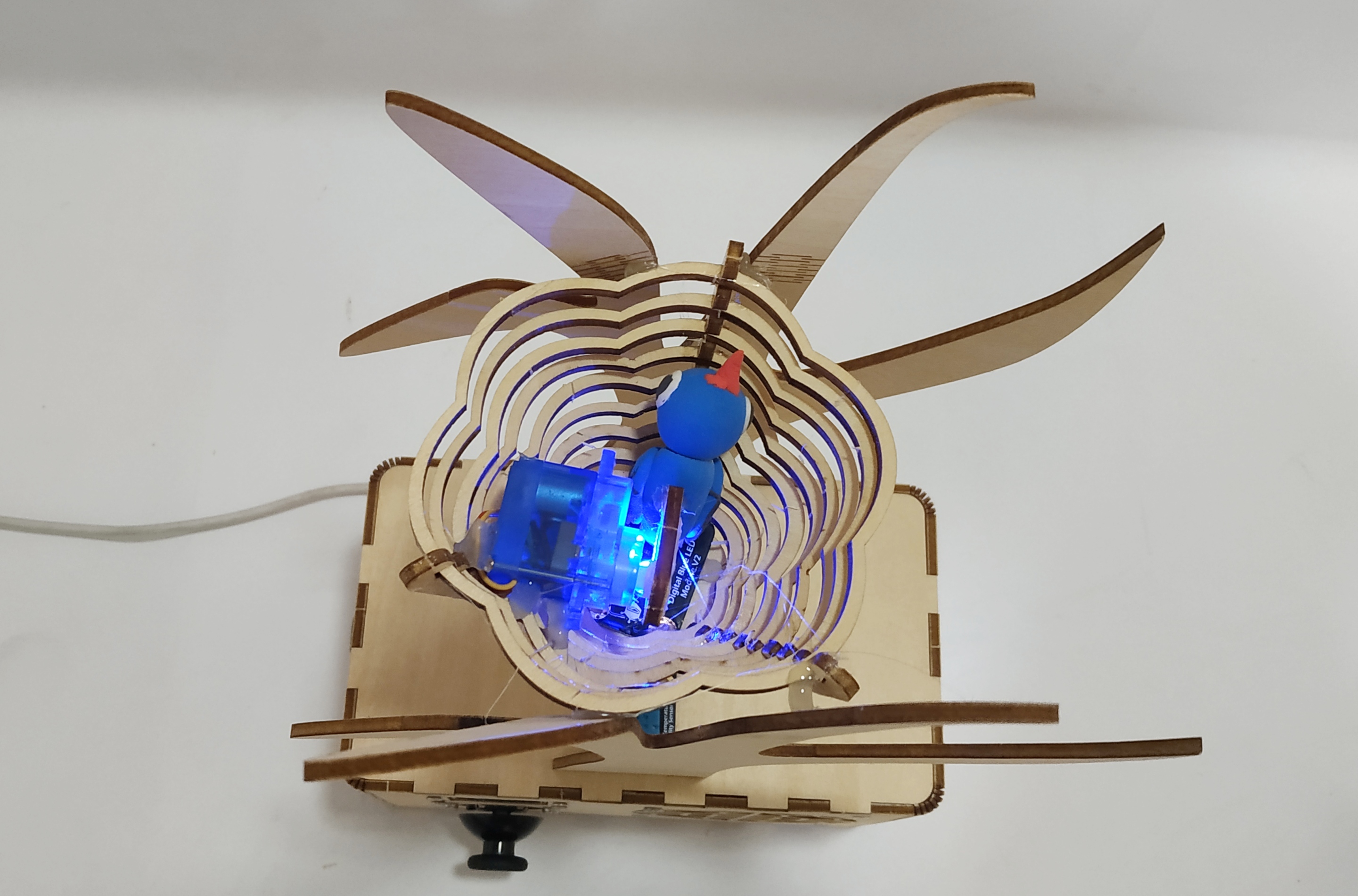

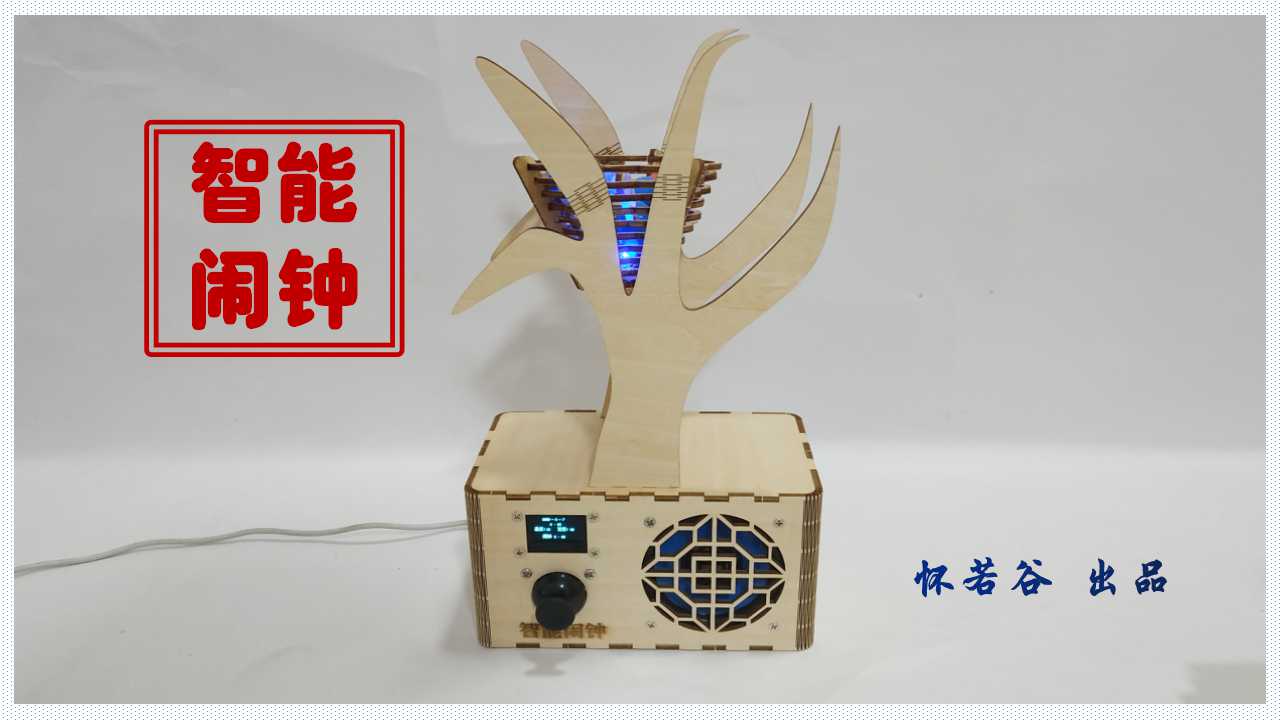

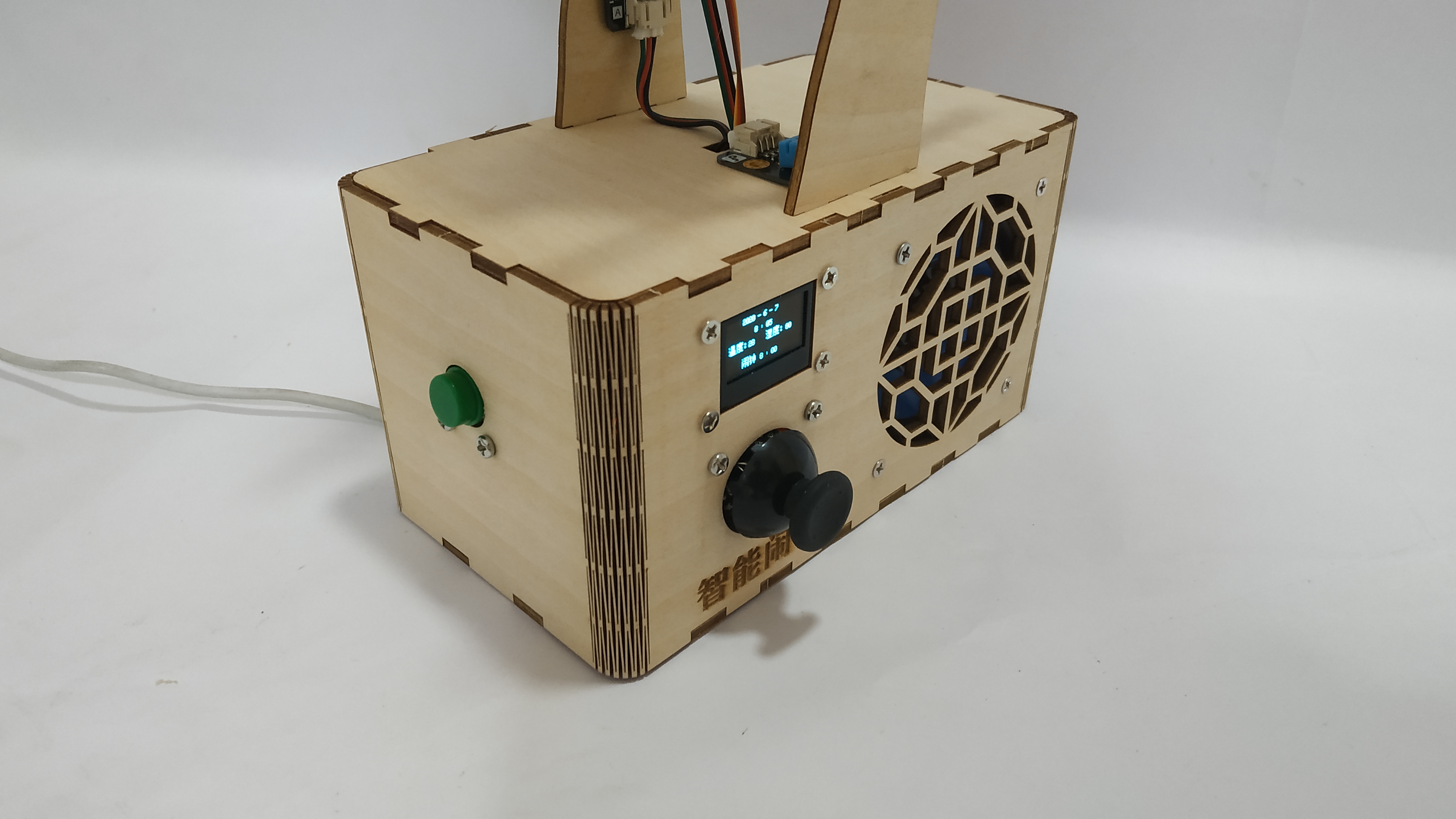

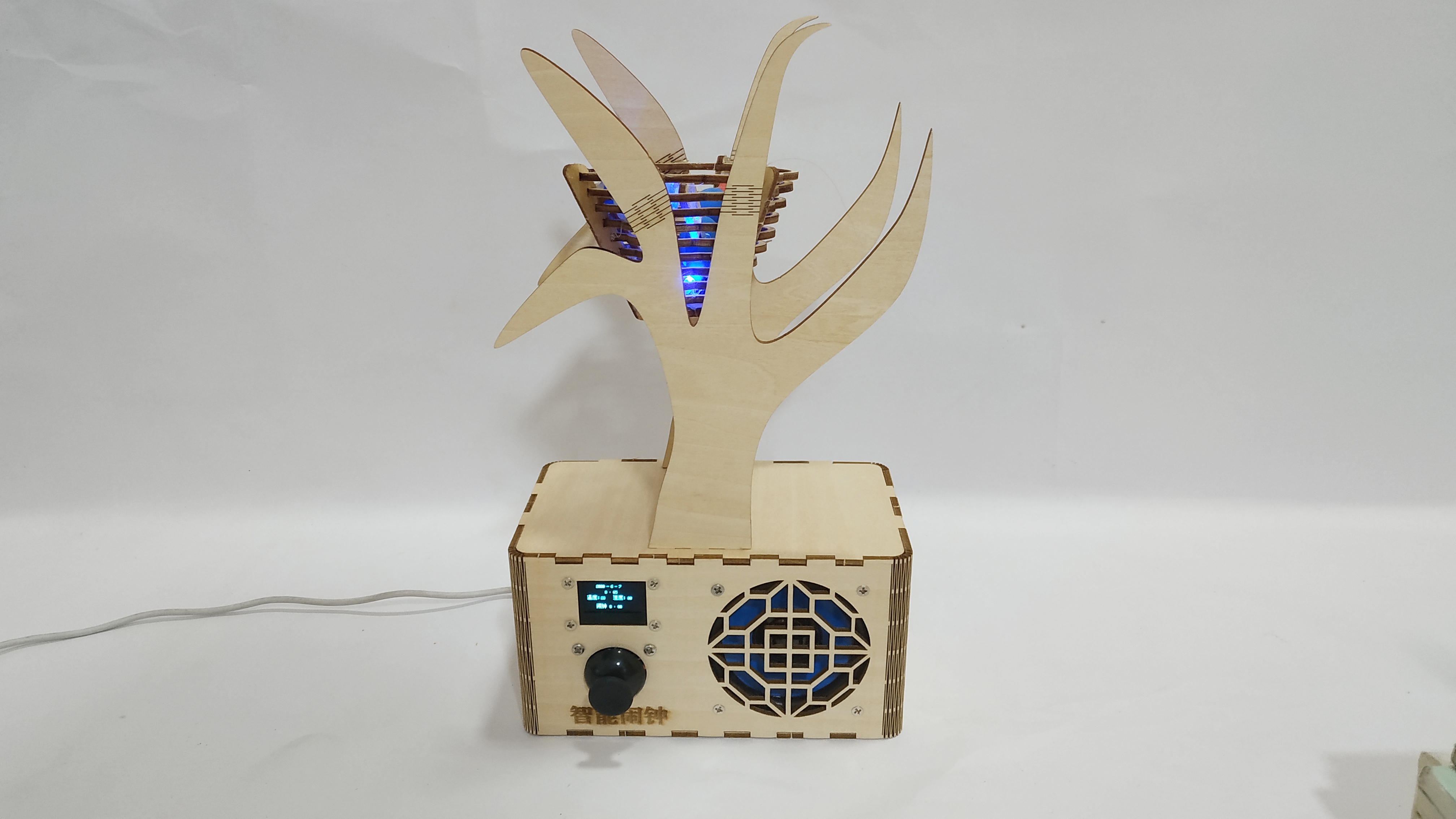

成品图赏




源程序及激光切割图纸见附件







好搭智能闹钟.rar

190.01 KB, 下载次数: 2
