SPI FLASH - W25Qxx扩展

LZY825597017

1、硬件描述
W25Qxx 系列 Flash 存储器可以为用户提供存储解决方案。擦写周期多达10W次，可将数据保存达20年之久，支持2.7~3.6V的电压，支持标准的SPI，还支持双输出/四输出的SPI，最大SPI时钟可达80Mhz。

W25Qxx 系列 Flash 存储器是为系统提供一个最小空间、最少引脚，最低功耗的串行Flash存储器，比普通的串行Flash存储器更灵活，性能更优越。

（1）存储结构

1块 = 16扇区 = 64k字节，1扇区 = 16页 = 4k字节，1页 = 256字节。

只有三种擦除方式：扇区擦除 、 块擦除 和 全片擦除。

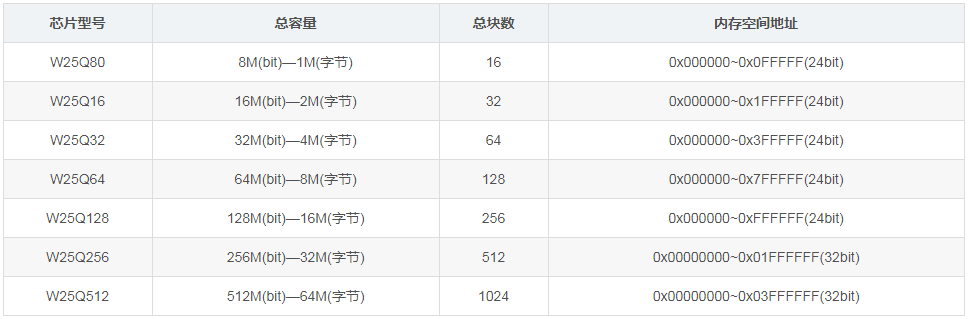

W25Qxx容量和内存空间地址不同，具体如下表所示：

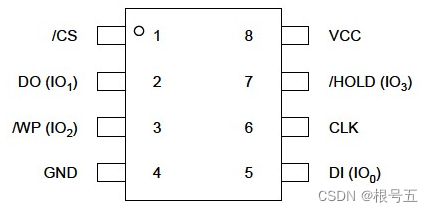

（2）引脚接口-标准SPI接口

片选引脚：/CS

数据输出引脚：DO（IO1）   标准SPI模式： CLK上升沿捕获地址和命令，下降沿输出数据。

写保护引脚：/WP（IO2）

地：GND

数据输入引脚：DI（IO0）    标准SPI模式，CLK引脚的上升沿捕获。

串行时钟引脚：CLK

保持引脚：/HOLD（IO3）

电源：VCC

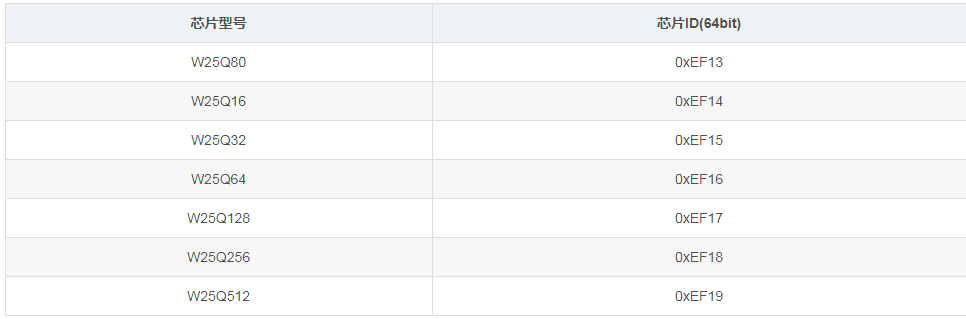

（3）型号ID-本扩展库仅支持W25Q80~W25Q128三字节地址，W25Q256及W25Q512请自行修改库

注：如果想要实现4字节地址，需要启用4字节地址模式。

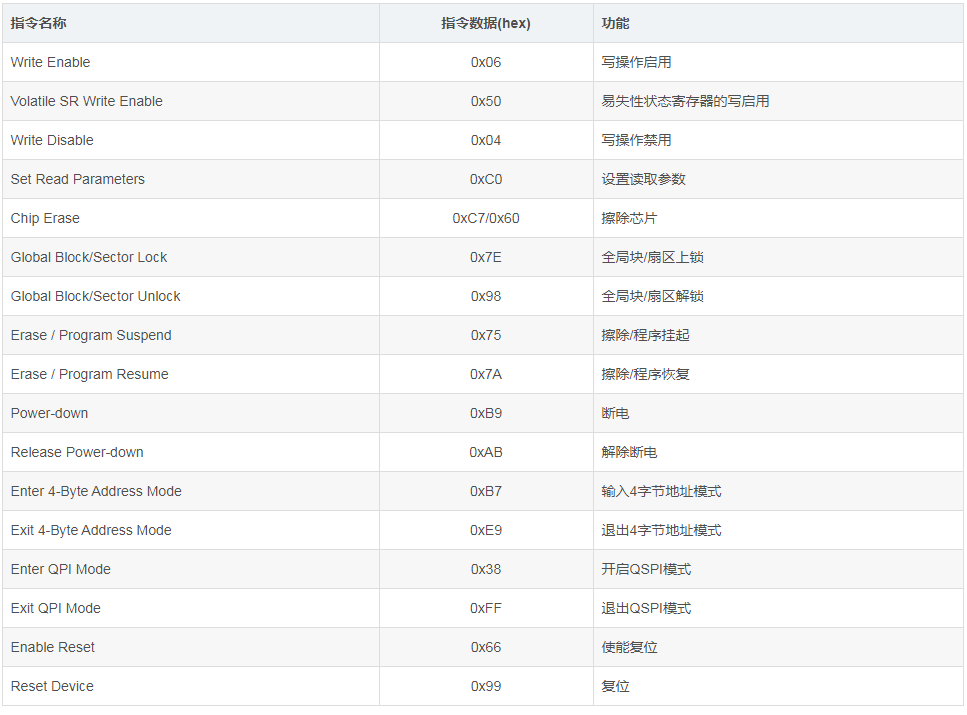

（4）指令

2、图形块描述

（1）初始化W25Qxx - 使用模拟SPI

（2）初始化W25Qxx - 使用硬件SPI（注意：ASRPRO没有使用硬件SPI）

TW32F003默认硬件SPI引脚PA2(SPI1_SCK)]CH32V103默认硬件SPI引脚PA5(SCK)            PA7(MOSI)           PA6(MISO)

TWEN32默认硬件SPI引脚   PB3(SCK)            PB5(MOSI)          PB4(MISO)

（3）W25Qxx读取芯片ID

//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128

（4）W25Qxx芯片ID（用于判断当前设备容量）

（5）W25Qxx写数据（SPIFLASH只能将“1”写“0”并且一次擦除最少4K，底层开辟使用4K缓存，注意自己程序较多时，需要注意RAM空间是否会溢出）

地址、长度可查看列表：

buf:数据存储区地址（一般传入数组名，用数组存储）

（6）W25Qxx读数据

地址、长度和上相同；

buf:数据存储区地址

（7）W25Qxx全片擦除（注意：这个函数会非常耗时，擦除完成才会退出这个函数）

（8）W25Qxx擦除指定块（例：W25Q80 共16块  填入范围0~15）

（9）W25Qxx擦除指定扇区（例：W25Q80 共256扇区填入范围0~255）

（10）W25Qxx进入掉电模式（掉电状态下电流消耗1uA）

（11）唤醒W25Qxx（进入掉电模式可唤醒）

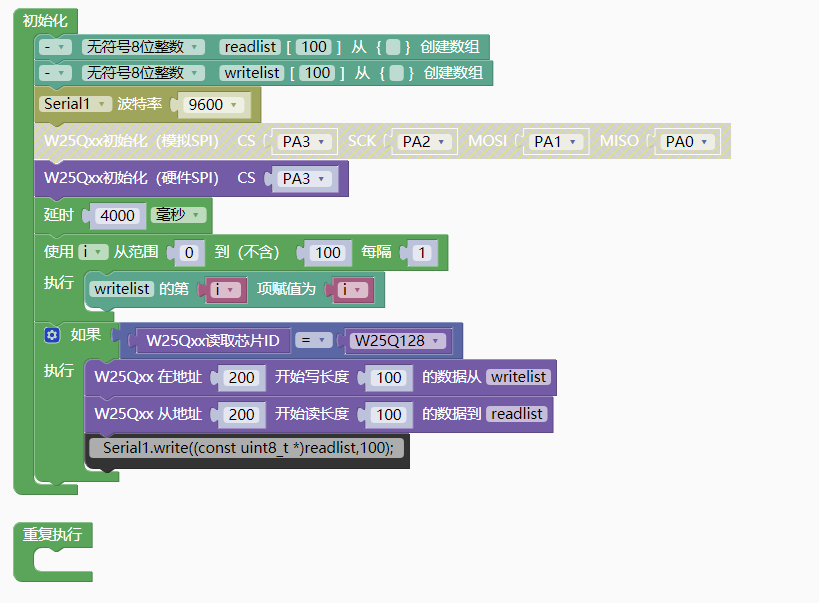

3、图形块范例

4、注意事项

1、连接线！！！这里最好不要使用杜邦线直接用使用烙铁用导线连接，或者使用质量好的杜邦线连接，否则可能读写的数据会有异常，确保硬件正常非常重要！

2、W25Q256及W25Q512使用4字节地址，本扩展仅支持3字节地址，如有需要，请在初始化写0XB7启用4字节地址模式并修改页写入函数。

3、W25Q128使用全片擦除函数可能会占用几百秒时间。

4、写函数底层会开辟4K字节缓存用于扇区写入，值得注意的是，写入地数据位于两个扇区之间将花费更多时间用于擦除扇区。另外，需要注意RAM空间大小，防止溢出，若写入数据地址自己会算，可以注释写入函数及缓存，保留无检验写函数（请确保写入地址数据为0XFF）。
