速拳出击

一、设计思路
    《速拳出击》是一款有趣的速度游戏,在玩游戏的同时还能锻炼身体。游戏者拿着手柄快速击中布袋,计数器会进行统计,同时发出声音LED灯亮。按下触摸传感器,重新开始。模拟出拳的动作,锻炼身体。
IMG_20200424_102846.jpg IMG_20200424_102830.jpg

二、主要原理
    布袋中心放置了磁控传感器,游戏手柄上黏贴了磁铁。当游戏者拿着手柄击中布袋时,磁控传感器检测到磁铁,发出声音LED灯亮,计数器进行计数。

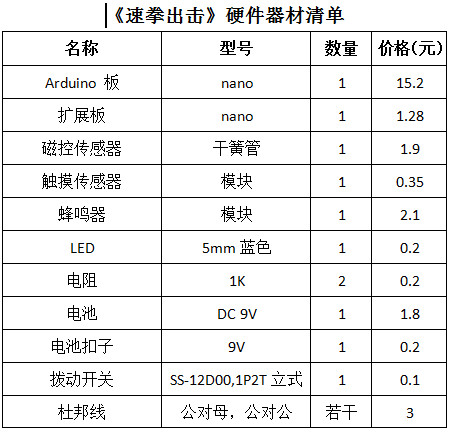

三、器材清单

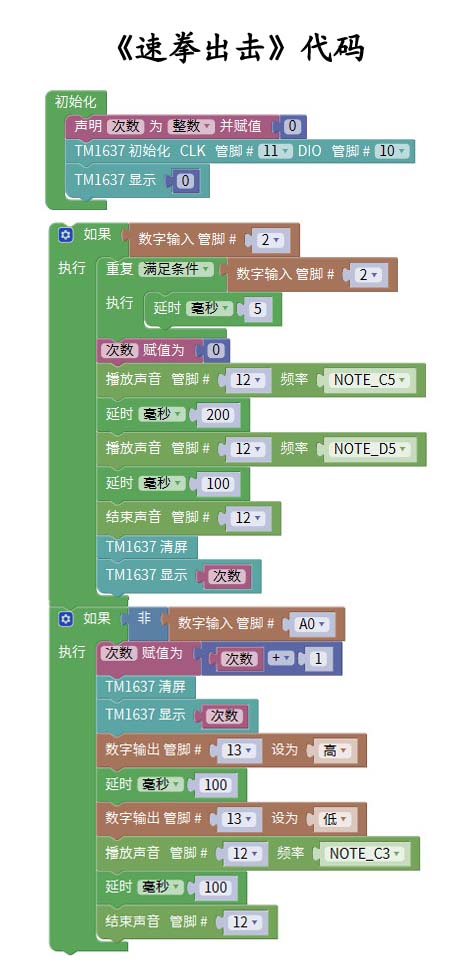

四、代码截图

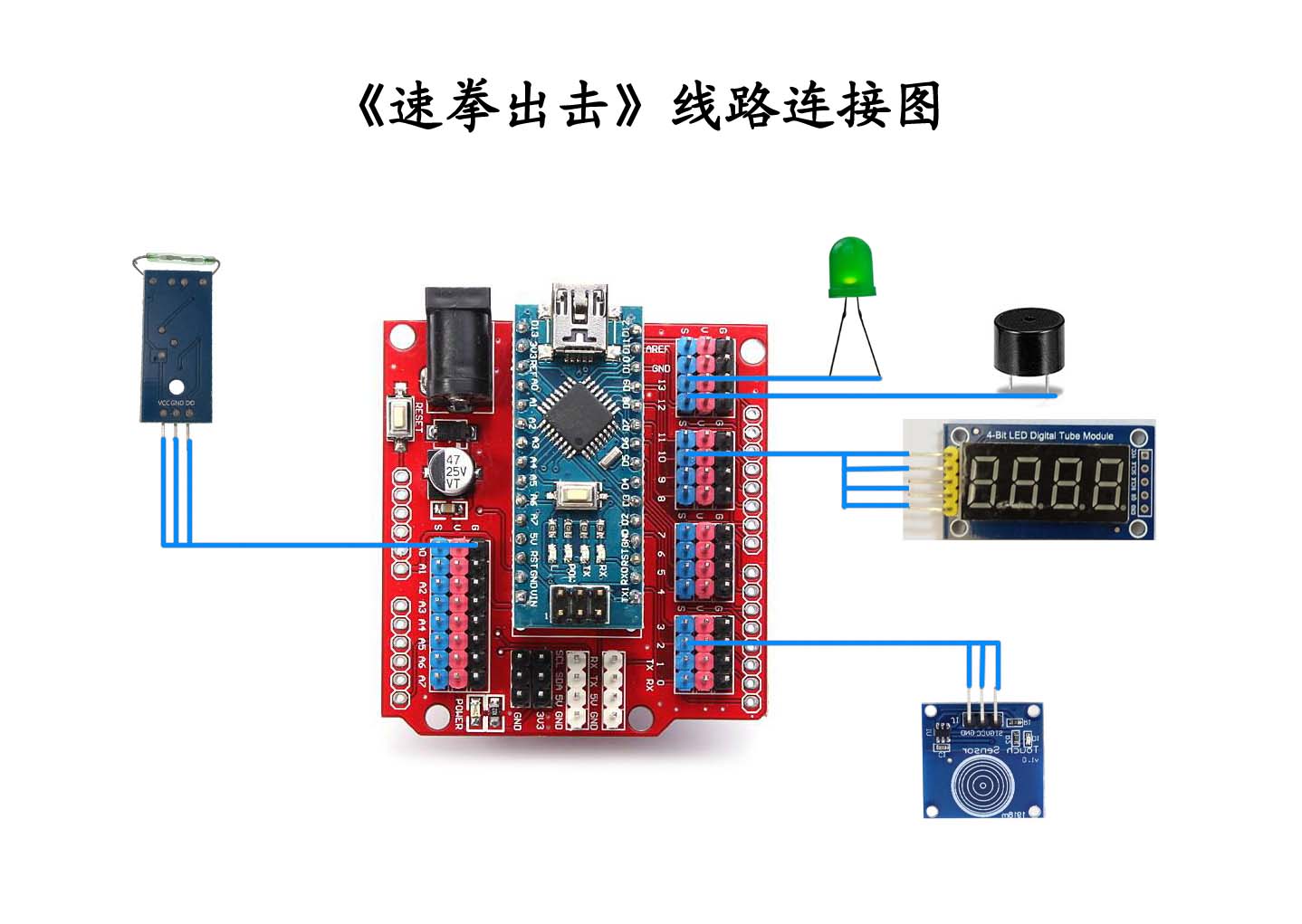

五、线路连接图

六、制作步骤

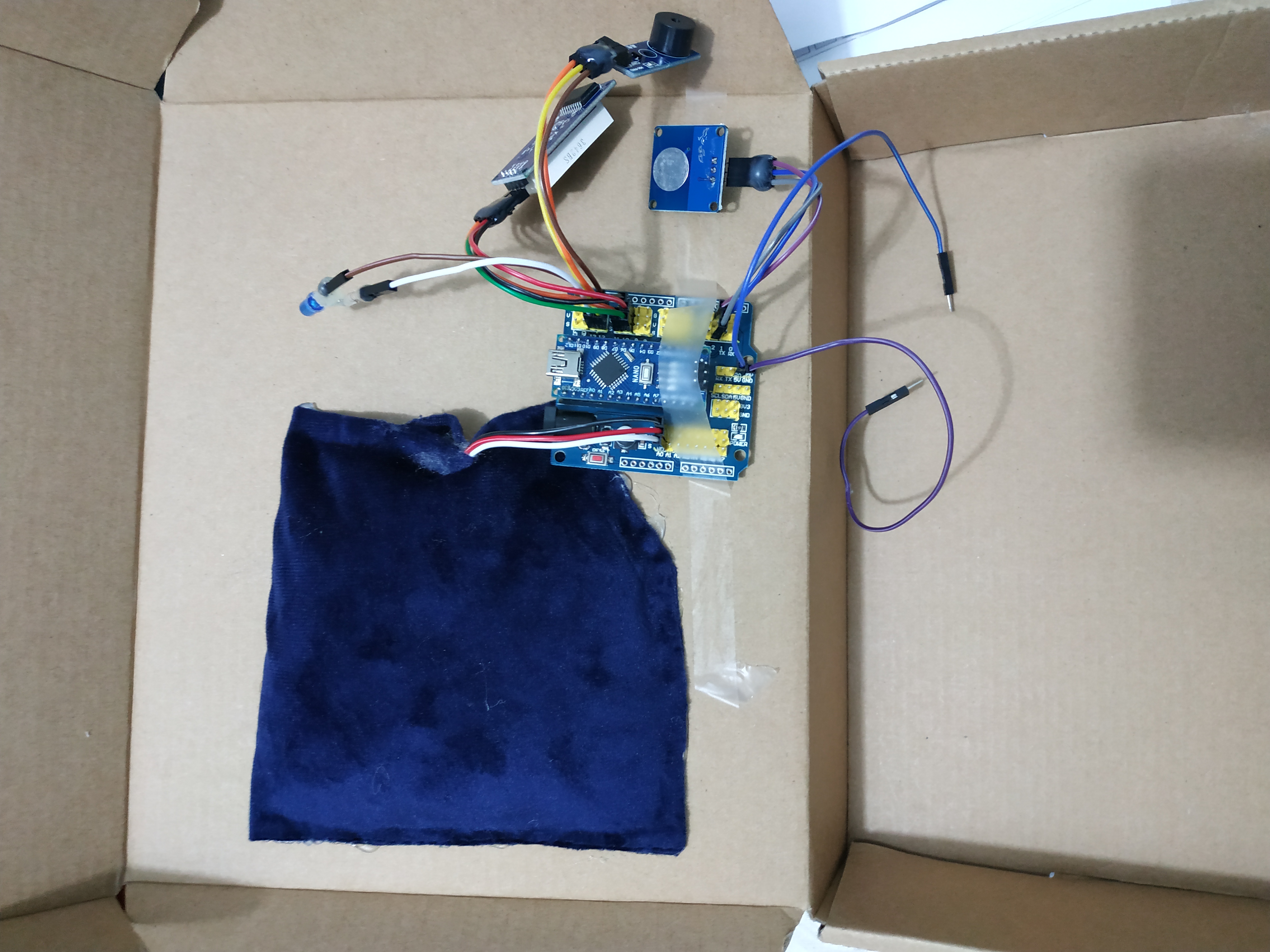

1)连接板子、磁控传感器、LED、蜂鸣器等。

2)制作布袋,塞入磁控传感器,在外壳上挖孔,胶枪固定。
2 (2).jpg 2.jpg 2 (3).jpg

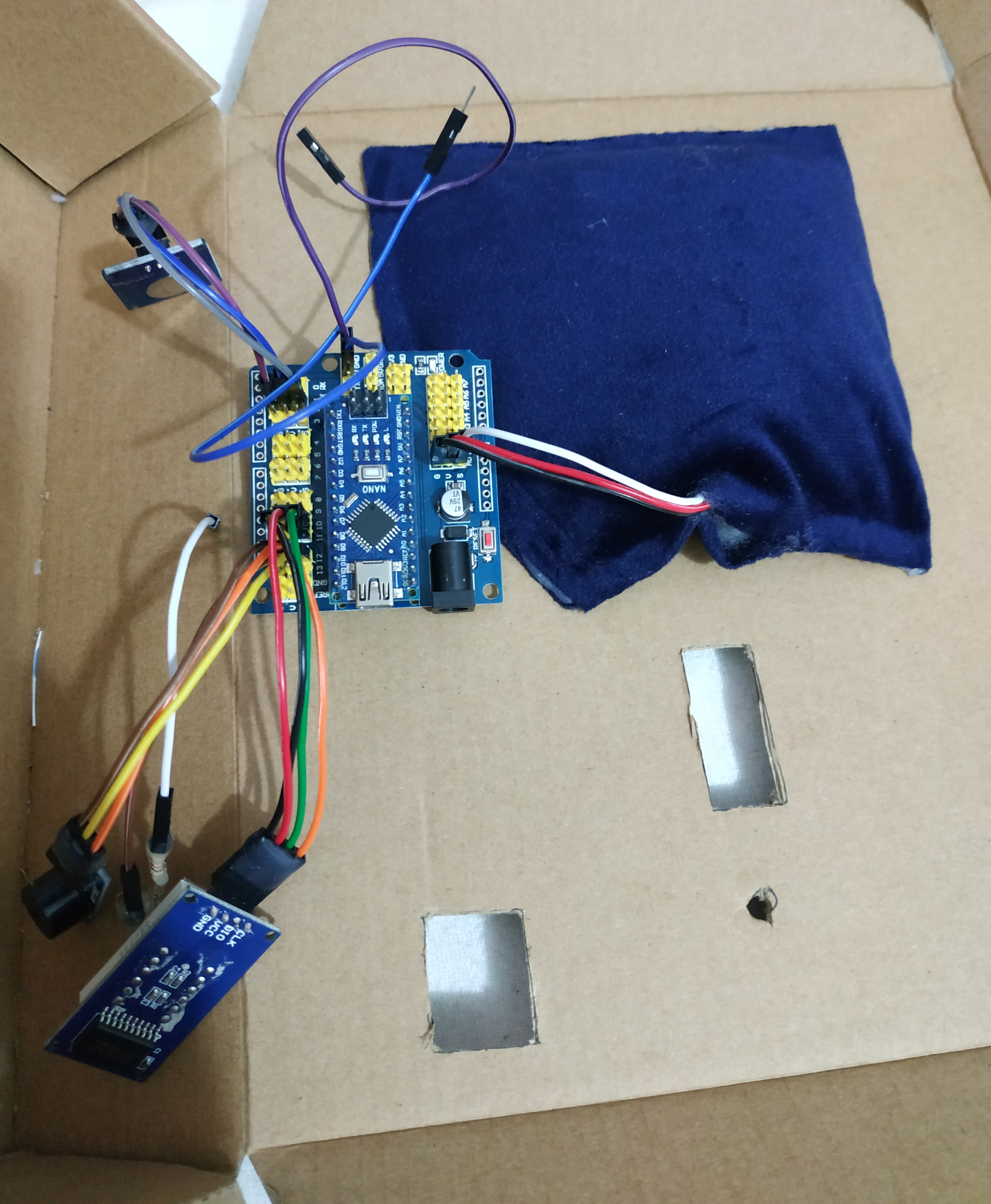

3)挖孔,将各部件固定在纸壳上。

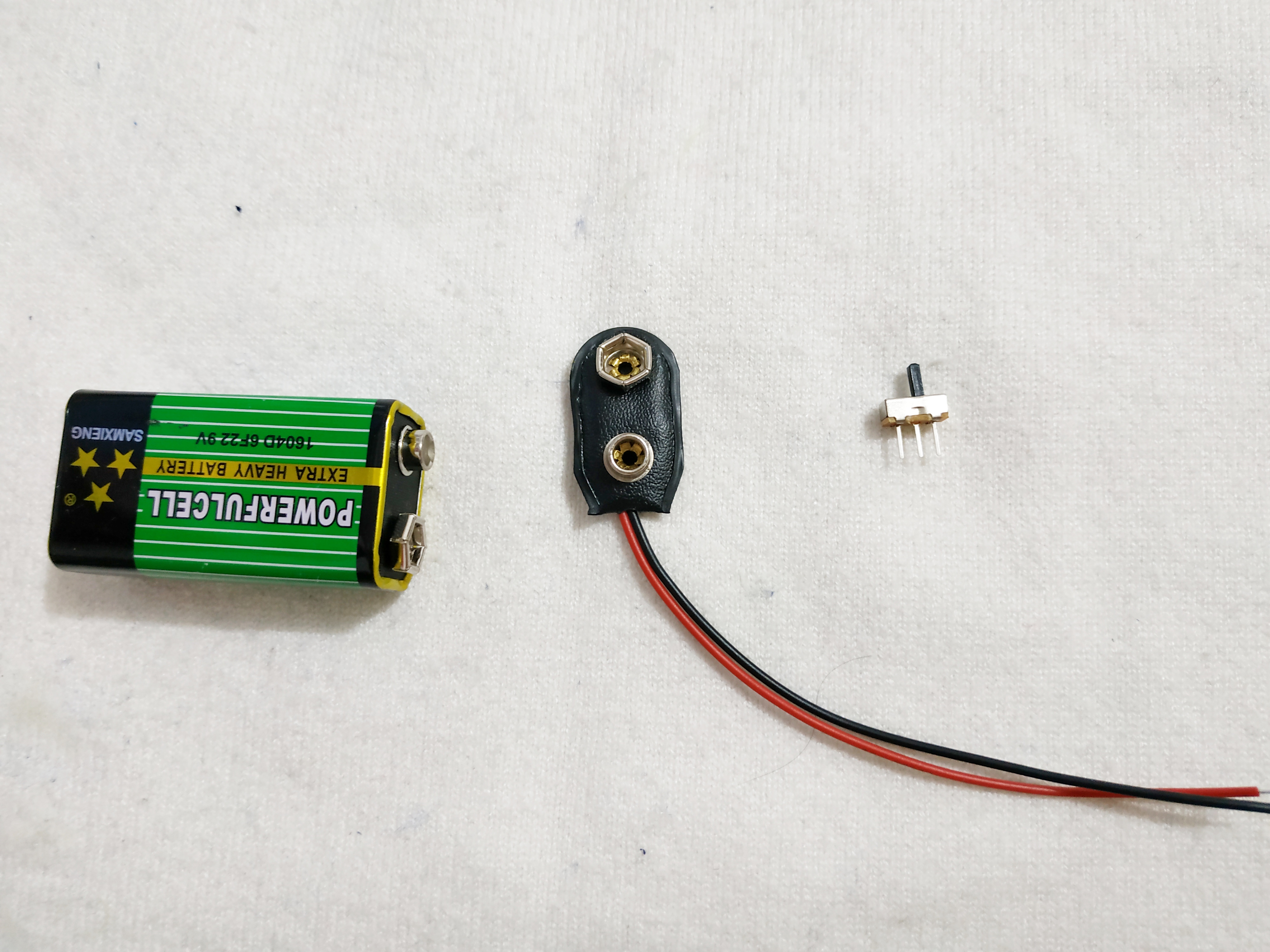

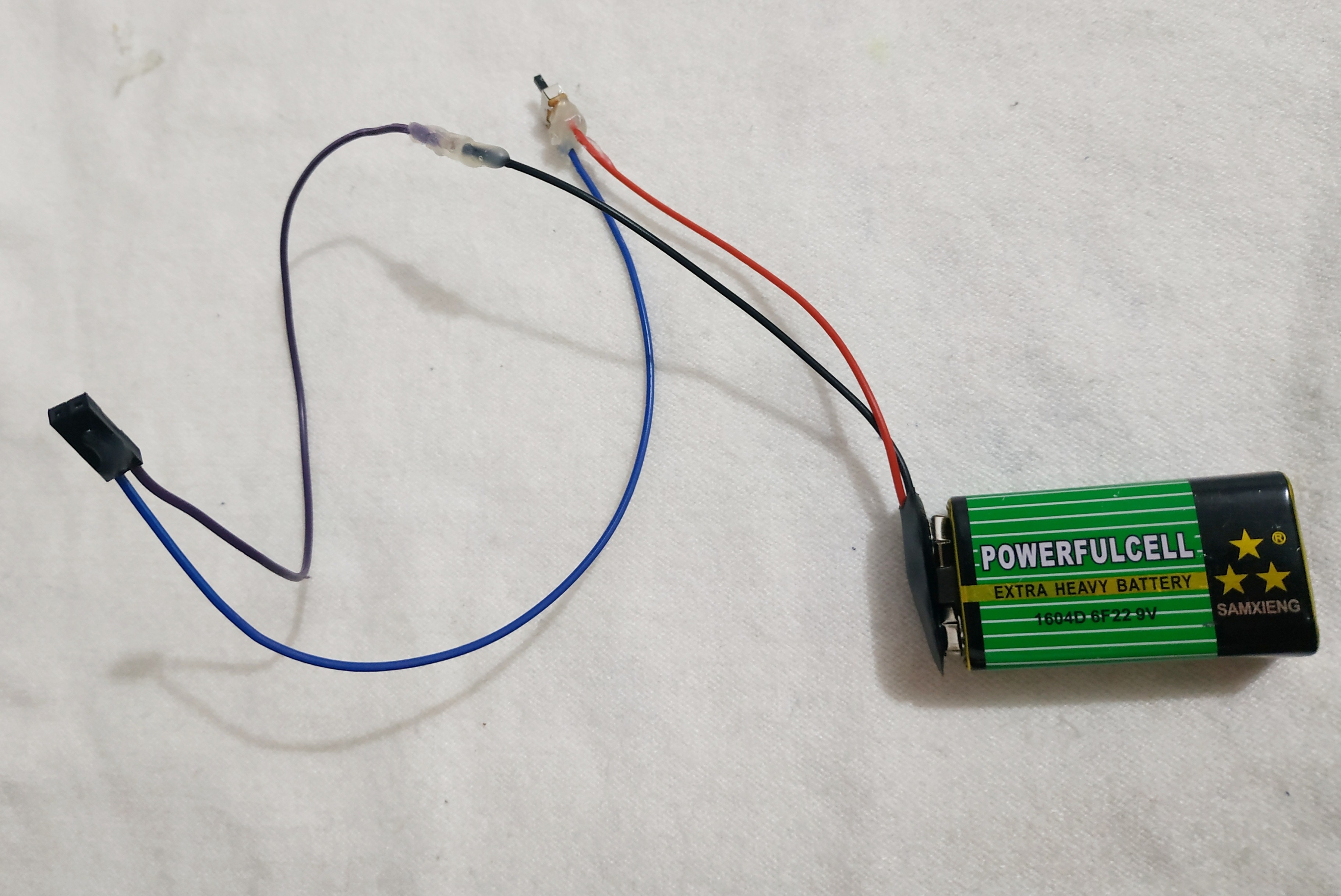

4)连接开关,电池,电池扣。
4.jpg 4 (2).jpg

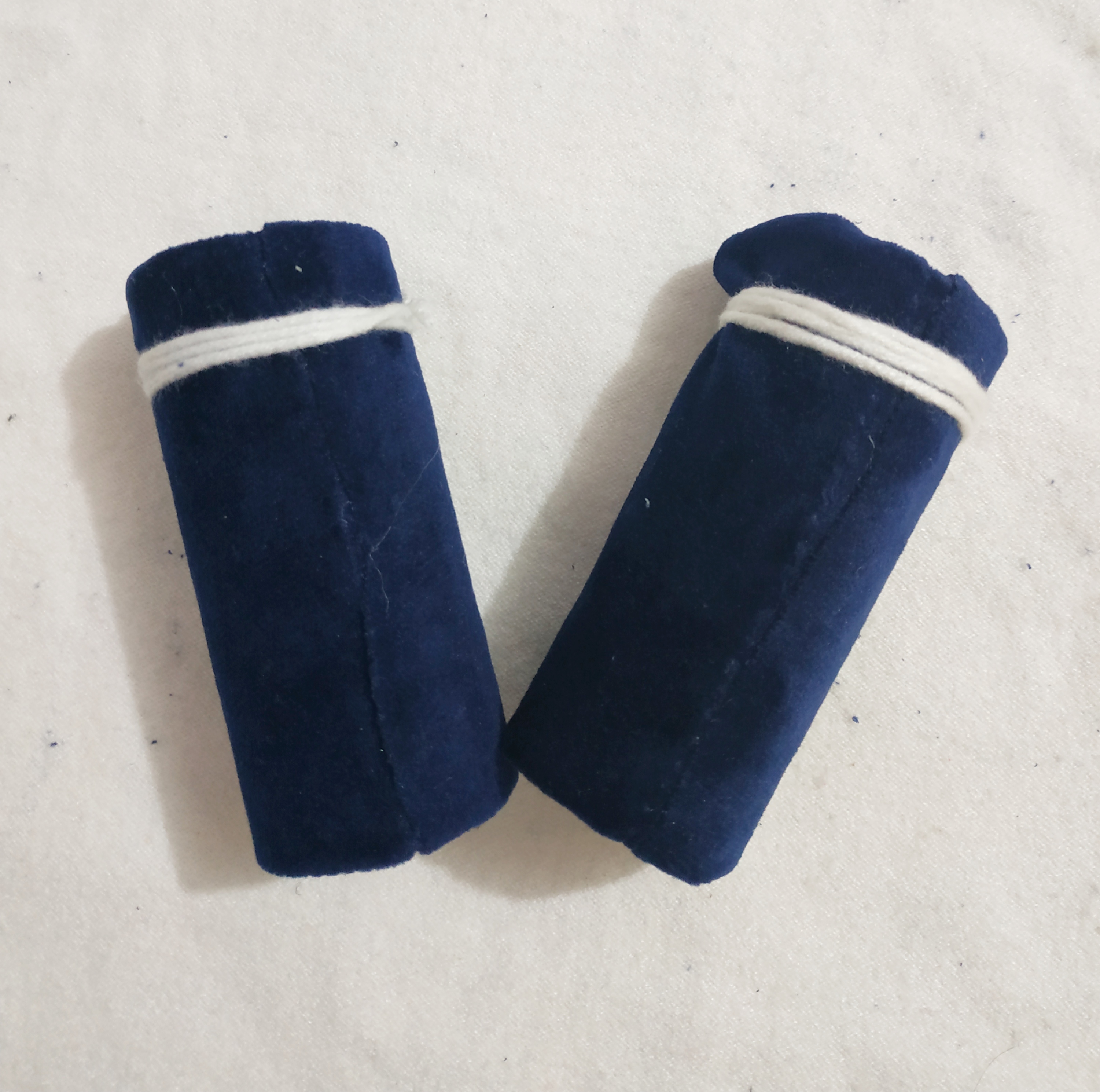

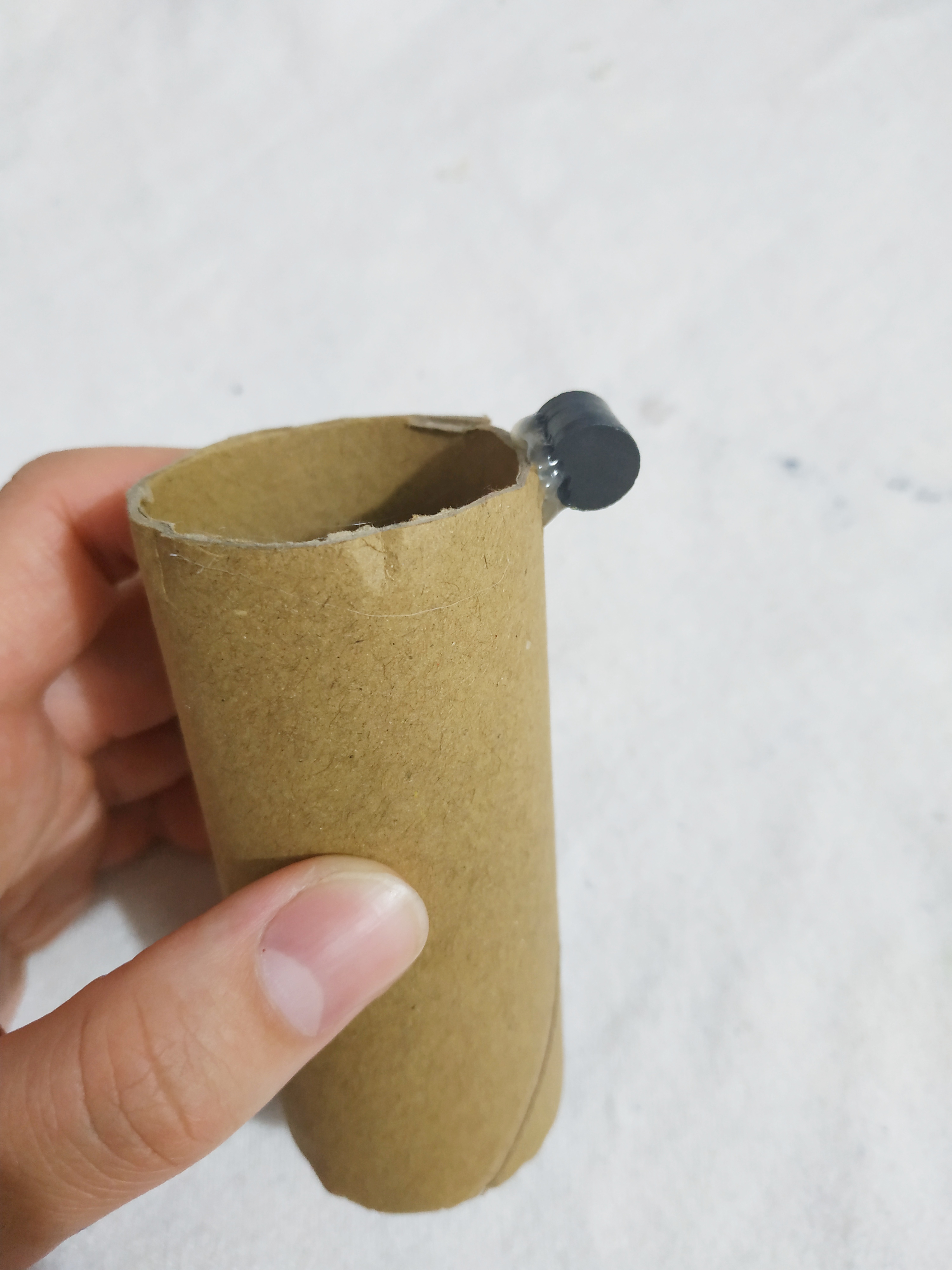

5)制作手柄,黏贴磁铁。

七、视频解说
