扩展库使用说明——DS18B20

xuhaifeng1 · 发表于 2023-11-10 14:29:11

本帖最后由 xuhaifeng1 于 2023-11-14 16:40 编辑

1-模块概述

18B20 数字温度计提供 9 到 12bit 分辨率的温度测量，可以通过可编程非易失性存储单元实现温度的下限和上限报警。18B20 采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。它的温度测量范围-55℃~+125℃。在-10℃~+70℃范围内的测试精度可以达到± 0.4℃。此外它还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个 18B20 都有一个全球唯一的 64 位序列号，可以将多个 18B20 串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗 18B20。这种组网方式特别适合 HVAC 环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。

引脚介绍：

2-图形块模块

①

18B20模块读取的温度值

3-连接说明

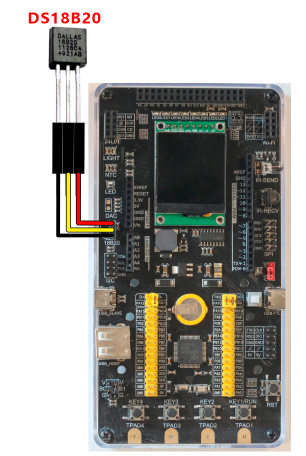

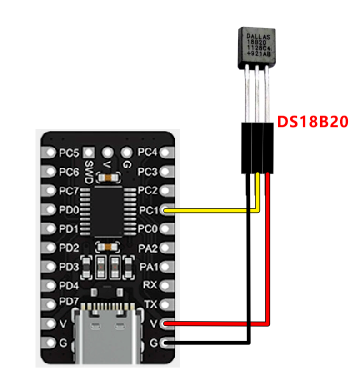

18B20模块连接：

4-示例代码

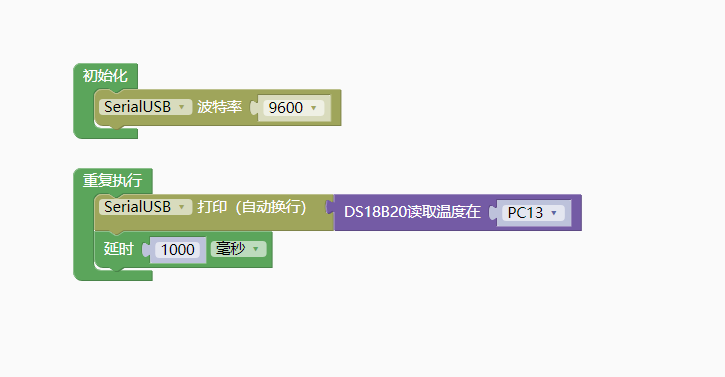

示例代码一DS18B20温度传感器读取温度

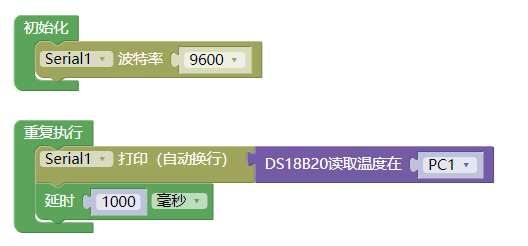

示例代码二

常见问题及主要事项

1、注意连接线路是否正确，杜邦线等确定能正常使用。
2、温度测量范围在-55℃~+125℃。在-10℃~+70℃范围内的测试精度可以达到±0.4℃。

DS18B20模块购买链接：DS18B20温度传感器温度采集可编程数字温度计天问51开发板配套-淘宝网 (taobao.com)

感觉之灵感 · 发表于 2024-10-28 14:58:32

多个 18B20 串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗 18B20???
请教一下大神，能不能10个DS18B20一起使用，后面温度读取，区分开来？？？

bosschen · 发表于 2024-10-30 15:34:12

感觉之灵感发表于 2024-10-28 14:58
多个 18B20 串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗 18B20?? ...

同问！现在需要多个18B20组网，模块里只有单18B20，如何可以多个18B20使用？

2479001519 · 发表于 2025-4-24 10:47:32

求更新单总线多模组网，用模块内部识别码区分传感器我自己搞不定

halou12 · 发表于 2025-5-23 17:43:10

各位大师你们好、CH32V003温度只能在单片机上电的时候显示温度、后面就不显示温度了、这是什么原因、我反复试了都是这样

halou12 · 发表于 2026-1-13 16:30:30

halou12 发表于 2025-5-23 17:43
各位大师你们好、CH32V003温度只能在单片机上电的时候显示温度、后面就不显示温度了、这是什么原因、我反复 ...

接个上拉4.7K电阻就可以了

kongroom · 发表于 2026-5-3 23:19:59

后续没下文了？单总线多个18B20如何组网呢
