在Mind+软件中使用徽章板时,徽章板可以通过串口通信的方式与其他主控板配合使用,从而作为其他主控板的外接显示屏来使用的。本文档将向您介绍如果在Mind+软件中编程与徽章板通信,从而控制徽章板显示特定的图案。
1、 下载Mind+
从Mind+官网下载Mind+软件的最新版,下载地址:http://mindplus.cc/
请注意,Mind+版本要求v1.6.2以上,因为只要v1.6.2及以后的版本,才支持添加用户扩展库。
2、 在Mind+中添加徽章板扩展库
1. 打开Mind+,根据如下步骤添加徽章板扩展库。首先将Mind+模式修改为“上传模式”,然后点击“扩展”按钮,选择主控板以及添加用户库。



2. 首先在“主控板”分类中选择主控板(此处以Arduino Uno为例),再点击进入“用户库”添加徽章板扩展库。

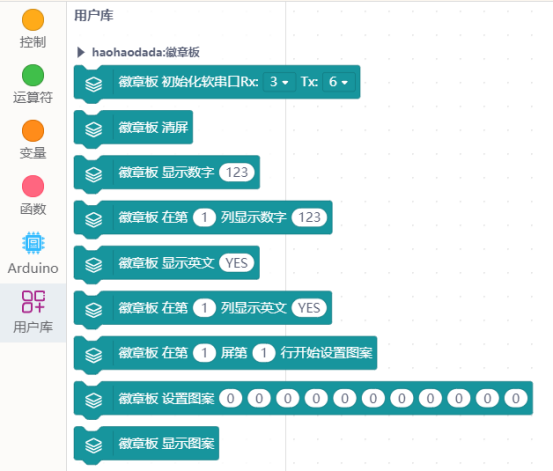

在搜索框中输入“好搭”或“haoda”搜索徽章板扩展库。

3.点击“徽章板”,将徽章板扩展库加载到Mind+。“已加载”栏出现“徽章板”扩展库。


4.加载完后,点击“返回”,回到编程界面,即可看到徽章板扩展库已添加到项目中了。


注:若要移除扩展库,如下图所示,点击右上角“-”号,即可将对应的扩展库移出项目。

3、 将徽章板连接到主控板(以Arduino Uno为例)
徽章板连接到徽章扩展板,将徽章扩展板串口接口的RX、TX连接到Arduino UNO程序选择的串口。


注意徽章板RX、TX与主控板的串口反向连接,如:上图设置徽章板串口RX为3号脚,TX为4号脚,则徽章扩展板的RX脚连接到Arduino Uno的4号脚,徽章扩展板的TX脚连接到Arduino UNO的3号脚。


4、 程序编写案例一:徽章板显示数字

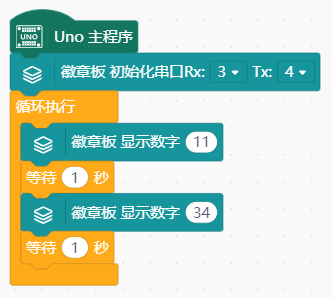

Mind+端程序(以Arduino Uno为例)




徽章板端程序:
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。


下载程序后,徽章板切换显示“接收:12”、“接收:34”。

案例二:徽章板显示字符

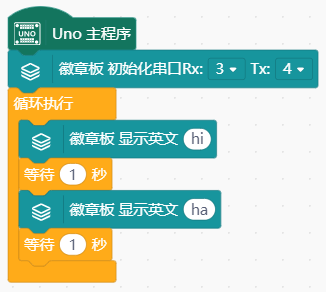

Mind+端程序(以Arduino Uno为例):
徽章板端程序:
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。

下载程序后,徽章板切换显示“接收:hi”、“接收:ha”。

案例三:徽章板显示图案

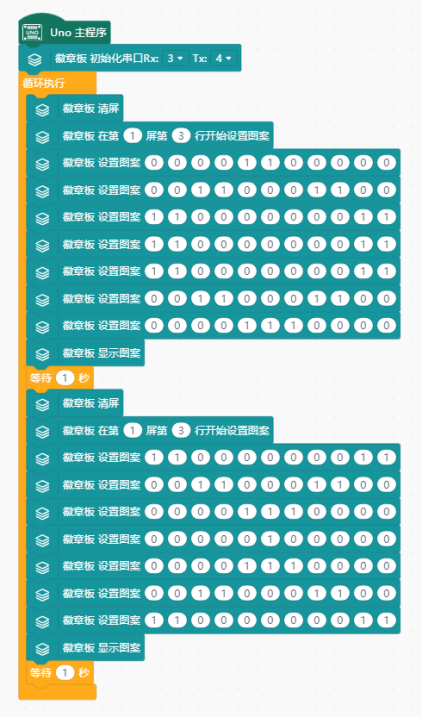

Mind+端程序(以Arduino Uno为例):
1表示点亮对应位置的LED灯,0表示熄灭对应位置的LED灯。

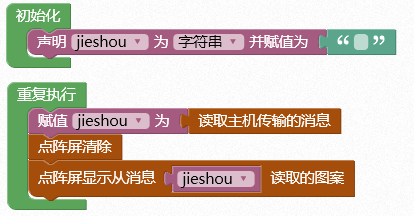

徽章板端程序:
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。

下载程序后,徽章板切换显示图案。


5、 其他主控板与徽章板通信案例案例四:micro:bit与徽章板通信

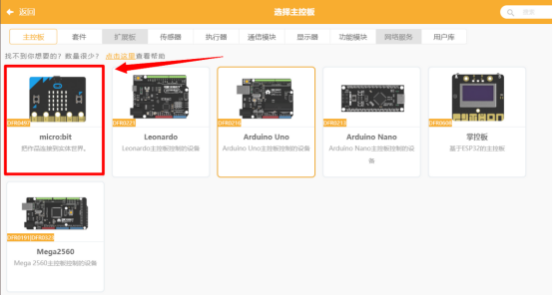

进入Mind+扩展界面,选择主控板为micro:bit。
Mind+端程序:

徽章板端程序:
将徽章扩展板的RX、TX分别连接到microbit的P1、P0,给徽章板下载程序。
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。

下载程序后,徽章板显示micro:bit采集的温度值。

案例五:掌控板与徽章板通信
进入Mind+扩展界面,选择主控板为掌控板。

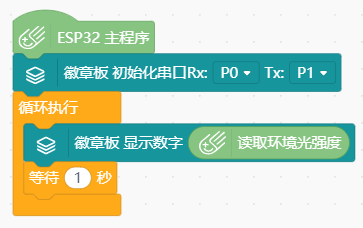

Mind+端程序:

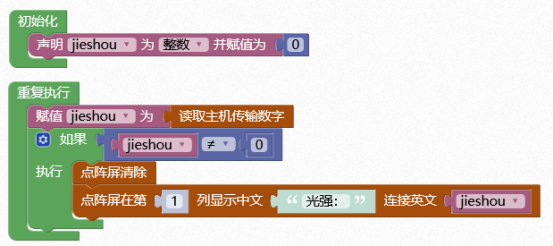

徽章板端程序:
将徽章扩展板的RX、TX分别连接到掌控板的P1、P0,给徽章板下载程序。
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。
下载程序后,徽章板显示掌控板采集的光线值。
