阅读材料:Nano扩展板说明


2020-03-13 17:22:11


概述:

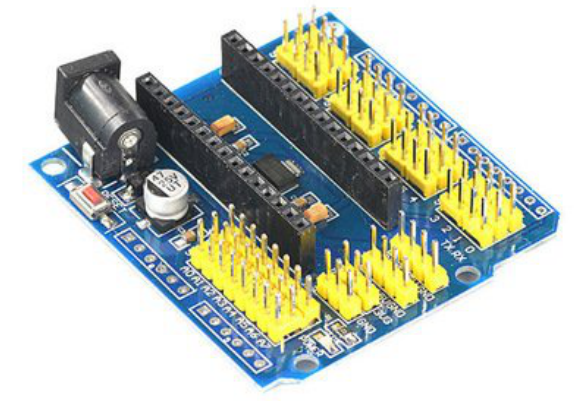

Arduino nano多用扩展板是为nano量身打造的一款传感器扩展板(兼容好搭酷nano),解决了nano在连接多款传感器的时候布线混乱的问题,更便于用户使用nano开发小作品。

Nano扩展板引出了nano的所有IO口并为每个管脚单独配备了电源和地端口,方便了传感器的接插。扩展板还增加了DC供电接口,,要带大电流的设备比如舵机的时候供电电流明显不足,这个时候在DC供电接口提供外接电源,保证设备运行的稳定。




接口说明:


14个数字接口:0-13

8个模拟接口:A0-A7

1组串口

1组I2C接口

注:使用好搭酷nano时,所有引脚均可作为I2C信号脚。



供电说明:


-DC供电电压:7-9V

-USB供电电压:5V

-模块电源:5V

-提供3.3V电源输出



使用方式:


Arduino nano或好搭酷nanoUSB接口朝外连接到排母上,将模块连接到扩展接口上,下载程序即可。



注意事项:


当连接好搭酷nano时,注意好搭酷nano连接传感器需使用3.3V电源,而nano扩展板为每个IO口配备的是5V电源。因此,当好搭酷nano使用nano扩展板连接模拟传感器模块时,模块的电源引脚需连接扩展板的3.3V电源引脚,方可正常使用。
