第八课 在Nova中使用温湿度传感器——环境自动监测仪

第八课 在Nova中使用温湿度传感器——环境自动监测仪模块与指令温度、湿度传感器模块“读DHT11温湿度”指令:作品制作第一步:搭建硬件、运行插件第二步:在数码管上交替显示温湿度传感器的值第三步:在数码管上同时显示温湿度传感器的值第四步:用RGB LED直观显示温度状态拓展与思考

人类舒适的生活环境,与温度、湿度的高低密切相关。本课我们将制作一个环境自动监测仪,它不仅能够在数码管上实时显示温度、湿度值,还可以通过RBG LED的颜色了解环境温度是否适宜。



模块与指令

要制作本课的范例作品,需要认识以下这些新的硬件:

温度、湿度传感器模块

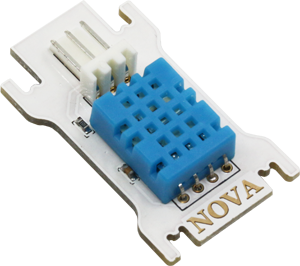

温度、湿度传感器是指能够感受温度、湿度并转换成电信号的传感器。 Nova套件中的温度、湿度传感器采用的是“DHT11”温湿度传感器(如下图所示)。这是一款温湿度复合传感器,既能够检测温度、又能够检测湿度。它的温度检测范围是(0℃-50℃)、误差值±2℃;湿度检测范围是(20%-90%RH)、误差值±5%RH。





要制作本课的范例作品,还需要使用以下新的指令:

“读DHT11温湿度”指令:

使用这个指令可以读取指定端口温湿度传感器上输出的温度、湿度值。指令默认读取的是“S0”端口的温度值;通过单击下拉列表,可以选择读“温度”还是“湿度”,还可以选择S0—S3这4个数字端口、A0—A3这4个模拟端口。



作品制作

要制作本课的范例作品,可以按以下步骤先连接硬件、运行插件程序,然后进入“好好搭搭”网站编写、调试、编译、下载程序。



第一步:搭建硬件、运行插件

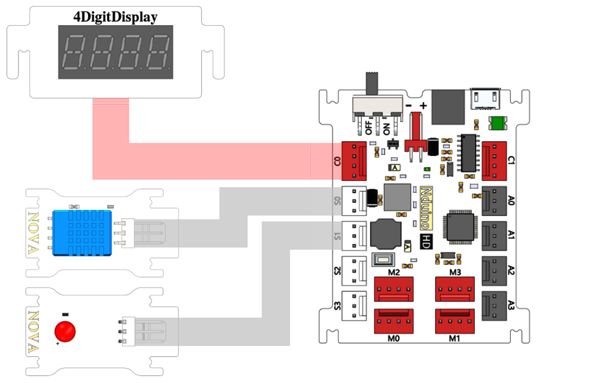

首先将模块与主控板连接起来:温湿度传感器模块连接“S0”端口、RGB LED模块连接“S1”端口、数码管模块连接“C0”端口(如下图所示);接着把主控板和计算机连接起来,最后打开“好好搭搭硬件下载”插件,确认插件程序显示“打开端口成功”。



第二步:在数码管上交替显示温湿度传感器的值

登录“好好搭搭”网站,选择“创作”栏目中的“haohaodada_NOVA模版”,进入“NOVA编程设计页”进行编程。

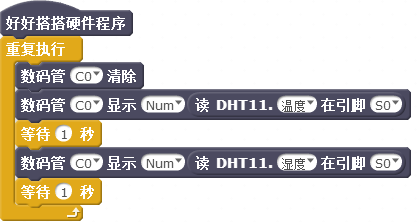

要在数码管上交替显示温度和湿度,可以使用“重复执行”指令,重复执行“数码管消除”以及两个“数码管显示”、两个“等待”指令,第一个“数码管显示”指令显示温度,等待1秒后再使用第二个“数码管显示”指令显示湿度,最后再等待1秒后重复显示。具体程序代码如下图所示:



试一试:

如果有两个数码管,请你编写程序,能够一个数码管显示温度、另一个数码管显示湿度。



第三步:在数码管上同时显示温湿度传感器的值

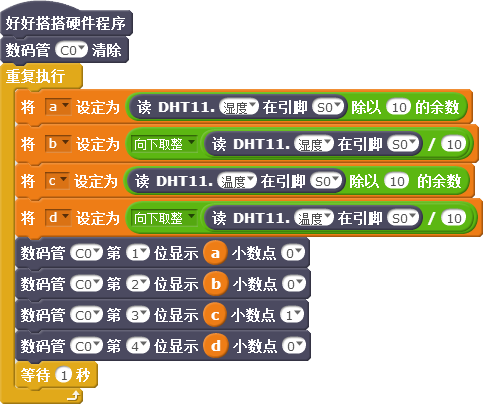

要在数码管上同时显示温度和湿度,需要先定义“a”、“b”、“c”、“d”四个变量;然后使用“数码管清除”以及“重复执行”指令。

在“重复执行”指令中,将变量“a”设定为湿度值除以10的余数、就是湿度值的个位数字;将变量“b”设定为湿度值除以10的商“向下取整”、就是湿度值的十位数字;复制这两个变量设定指令,再修改复制后的指令参数,将变量“c”设定为温度值的个位数字、变量“d”设定为温度值的十位数字。

然后使用四个“数码管指定位置显示”指令:第一个指令在第一位显示变量“a”、也就是湿度的个位数字,第二个指令在第二位显示变量“b”、也就是湿度的十位数字,第三个指令在第三位显示变量“c”、也就是温度的个位数字,第四个在第四位显示变量“d”、也就是温度的十位数字;其中第三个指令、也就是显示温度个位数字的指令,增加设置“小数点”参数值为“1”,使用“小数点”将温度值和湿度值在显示的时候隔开。

具体程序代码如下图所示:



试一试:

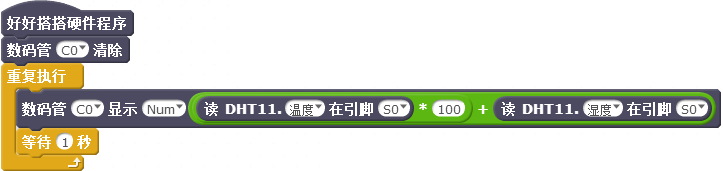

除了使用“数码管指定位置显示”指令,分数位同时显示温湿度值,也可以如下图程序代码所示,通过计算公式同时显示温湿度值。请将下图程序代码编译后下载到主控板上运行,观察数值显示是否正确。再试一试,如果要先显示湿度、再显示温度,程序应该如何修改。



第四步:用RGB LED直观显示温度状态

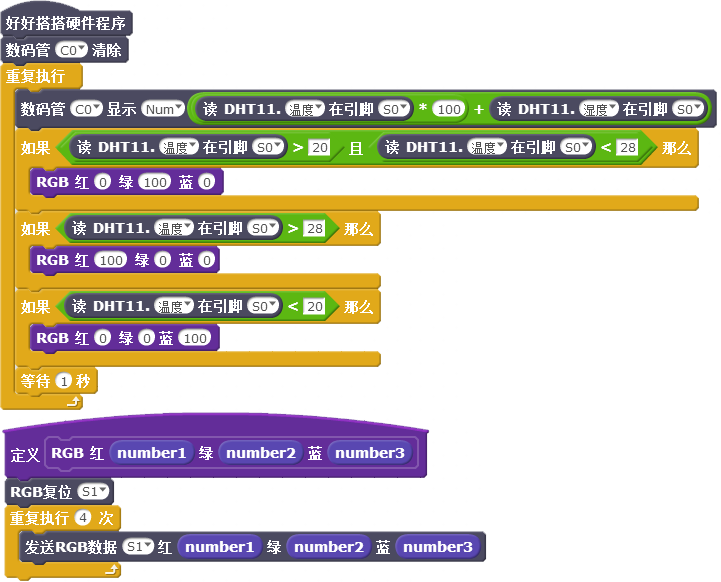

除了使用数码管显示温湿度值,也可以利用RGB LED直观显示温度状态:比如温度如果比较适宜,那么RGB LED显示绿色;如果温度太高了,那么RGB LED显示红色;如果温度太低了,那么RGB LED显示蓝色。具体的程序代码如下图所示:

练一练:

除了用RGB LED直观显示温湿度,对于异常的数值,还可以采用蜂鸣器报警。请进一步完善程序代码,使得环境自动监测仪能够使用蜂鸣器报警。



拓展与思考

除了温度和湿度,我们还可以监测周围环境的光线强度、声音强度……请进一步完善作品,使得环境自动监测仪功能更加强大。
